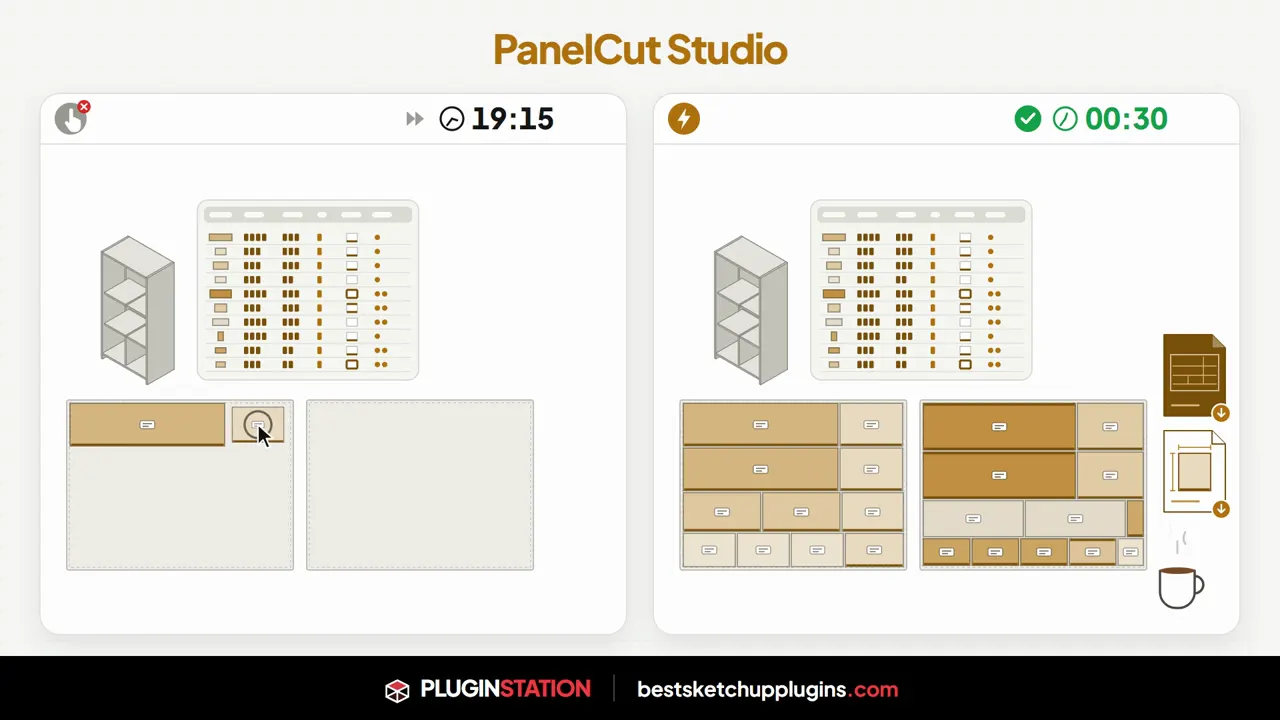

PanelCut Studio

Aynı paneli iki kez çizmek yok

Gövdeyi kur ya da DXF'i içe aktar; testere payı ve kenar bandıyla plakaya yerleşsin, makine DXF'i de ölçülü atölye çizimi de aynı anda çıksın.

  • 236 test yeşil
  • 2 yerleşim motoru
  • 25 doğrulama kuralı
Haber Ver

Şu an tezgâhtaki SketchUp eklentileri.

Desktop browser · Tablet browser · Phone browser · Static hosting - no Node.js, PHP or database needed · Apache / cPanel (only for the optional PHP licence gate) · Nginx (example config documented) · v0.26.0-alpha

  1. 01

    Bir Kez Çiz.

    Tek bir gövde ya da içe aktardığın tek kontur; plaka yerleşimi, kesim listesi, makine DXF'i ve ölçülü atölye çizimi hep ondan çıkar.

  2. 02

    İstediğin An Değiştir.

    Kalınlığı, testere payını, birleşim tipini değiştir. Yerleşim de etiketler de iki DXF de yeniden doğru gelir; parça notların yerinde kalır.

  3. 03

    Payları O Hesaplasın.

    Testere payı, kenar bandı, V-kanal açılımı, K-faktörü bükümü hesaplanır. 25 kural, hatalı plakayı kesilmeden önce durdurur.

Teknik kısım

Önce kılavuzu okuyanlar için.

Uyumlu sürümler
Desktop browser · Tablet browser · Phone browser · Static hosting - no Node.js, PHP or database needed · Apache / cPanel (only for the optional PHP licence gate) · Nginx (example config documented)
Sürüm
v0.26.0-alpha
Arayüz dilleri
tr · en
  • Parametrik gövde: yan, üst, alt, arkalık, en fazla 8 dikey bölme, raflar ve isteğe bağlı ön panel. Bağlantı araya ya da üstüne; arkalık üstten, içeriden, kanal içinde ya da hiç.
  • Net ölçü ile kesim ölçüsü ayrı durur - testere payı, kenar tıraşı ve her kenar için ayrı kenar bandı, yanında adet, malzeme, döndürme izni ve notlar. Üretim verisi parçanın kimliğine bağlı tutulur, geometri yeniden üretilince yazdıkların silinmez.
  • Kesim yöntemine göre iki yerleşim motoru: raf (giyotin uyumlu, panel testere için) ve MaxRects (serbest kesim, router için). Dört sıralama denenir, en iyisi kalır; desenli yüzeylerde döndürme kilitlenir, yamuk kasetlerin aynası eşleştirilir. Hazır plakalar: 3 ahşap (2100x2800, 1830x3660, 2070x2800 mm), 8 alüminyum kompozit (1000x3200'den 2000x6000 mm'ye), 1-6 mm arası 9 kalınlık, 50-6000 mm parça sınırı.
  • Kompozit kasetlerde gerçek poligon açınımı - dikdörtgen ve yamuk: 90/105/135 derece V kanal ile L kanal, çift büküm, gönye / düz / perçin kulaklı köşeler; işlenebilir boyu aşan kaset, ek yeri derze denk gelecek şekilde kendiliğinden bölünür. Cephe için TS 498 tablosundan B katsayısı ara değerlemesiyle rüzgâr yükü ve panel gerilmesi, 2,4 mm/m/100K ısıl genleşme hesabı içeride.
  • K faktörlü sac modülü: büküm payı, OSSB ve büküm kısaltması (varsayılan 1,0 mm, 0,5-2,5 mm aralığı), içten ya da dıştan ölçü tarafı ve anlık açılım hesaplayıcı.
  • 25 doğrulama kuralı ve 10 açınım kuralı, üç seviyeli uyarı listesi. Kritik hata üretim çıktısını kilitler, rapora 'üretime uygun değildir' damgası basılır.
  • Tek modelden iki DXF R12 - makineye giden plaka yerleşimi, tezgâha giden ölçülü teknik pafta - SHEET / PARTS / HOLES / GROOVE / FOLD / MITRE / TEXT katmanlarıyla, sınır kutusu değil gerçek kontur ve isteğe bağlı kesim köprüleriyle. Aynı veriden PDF, CSV, SVG, GLB ve glTF de çıkar.
  • Gerçek çizimleri kaldıran DXF içe aktarma: LINE, LWPOLYLINE (bulge yaylarıyla), eski POLYLINE/VERTEX, ARC, CIRCLE, ELLIPSE, yaklaşık SPLINE ve INSERT blokları. Dağınık kenarlar kapalı kontura zincirlenir, iç halkalar delik olur, birim $INSUNITS'ten okunur; parça, delik, açık zincir ve katman önizlemesi ile katman açma-kapama içeri almadan önce gelir.
  • Beş 3B görünüm - montaj, saydam, patlatılmış, açınım, tek parça - yanında 2B SVG plaka yerleşimi. Modelden tıkladığın parça tabloda seçilir, tablodan seçtiğin modelde. Teknik çizimdeki ölçüler tıklayınca düzenlenir.
  • Tamamı tarayıcıda çalışır, proje verisi tarayıcından çıkmaz. Projeler .pcs.json olarak kaydedilir, her ürün sayfası kendi otomatik kaydını tutar; arayüz Türkçe ve İngilizce; 236 otomatik kabul testi yeşil (132 çekirdek, 50 DXF içe aktarma, 21 sac, 12 htpasswd, 21 lisans).

Hâlâ geliştiriliyor

Çıkanlar ve sıradakiler.

Çıktı

  • Parametrik gövde kurucusu - bölme, raf, bağlantı tipleri ve dört arkalık seçeneği
  • İki yerleşim motoru: panel testere için giyotin uyumlu raf, router için MaxRects; her turda dört sıralama denenir
  • Dağınık kenarları kapalı kontura zincirleyen, iç halkaları deliğe çeviren ve her şeyi önce gösteren DXF içe aktarma
  • Gerçek poligonla kompozit kaset açınımı: V ve L kanal, gönye köşe, büyük kaseti derze denk getirerek bölme
  • Tek modelden iki DXF R12 - makineye plaka yerleşimi, tezgâha ölçülü pafta - 236 test yeşil

Sırada

  • Serbest profiller ve özel delikler için 2B eskiz editörü
  • Delik, kanal ve cep için CNC işlem arayüzü, ardından makineye özel post-processor ve G-kodu
  • Dikdörtgen olmayan parçalar için gerçek konturla yerleşim ve kompozit sayfasında fiyatlandırma
