En İyi SketchUp Eklentileri: Bıktığınız İşe Göre

SketchUp bir yere kadar hızlıdır. Kütleyi push-pull ile çekersiniz, doksan saniyede binanız olur. Sonra biri kapı listesini, döşeme desenini, rampa eğimini ve panel metrajını ister; üç gününüz de dikdörtgen itmekle geçer.

Saatler asıl o ikinci turda eriyor; eklenti derleme yazılarının çuvalladığı yer de burası. Özellik listesi hiçbir şey anlatmaz, çünkü SketchUp'ta zaten her özellik var: yeterince akşamınızı verirseniz Push/Pull ve Follow Me ile aşağıdaki kataloğun tamamını elle modellersiniz. Asıl soru şu: eklenti sizin yerinize hangi kararı alıyor ve müşteri duvarı kaydırdığında ürettiği şey hâlâ doğru kalıyor mu?

Bu yüzden liste kategoriye göre değil, artık yapmaktan bıktığınız işe göre dizildi. Yirmi araç. Her sayı aracın kendi sayfasından geliyor — uydurma kıyaslama, yıldız, referans yorumu yok — hâlâ yapım aşamasında olanı da açıkça söylüyoruz.

Bir eklenti araç çubuğunda yerini nasıl hak eder?

İyi bir eklenti, kararların sıkıştırılmış hâlidir. Bir kapıyı elle modellerken kırk civarı küçük karar verirsiniz: kanat kalınlığı, kasa fugası, stoper derinliği, menteşe yönü, açılış yönü, pervazın ne kadar taşacağı. Bunların neredeyse hiçbiri tasarım kararı değildir; bir önceki kapıda verdiğiniz kararlardır. Ve her biri, kesit çizilene kadar kimsenin fark etmeyeceği beş milimetrelik bir hatanın kapısıdır.

Diğer yarısı daha önemli ve sınaması daha kolay: ortaya çıkan şey bir revizyondan sağ çıkıyor mu? Bir kez doğru olmuş geometrinin kıymeti azdır. Kat yüksekliği 12 cm değiştikten sonra hâlâ doğru olan geometri ise işin tamamıdır. Size nefis bir merdiven çizen, ama sonra onu silip yeniden kurmanızı gerektiren bir araç 75 dakika kazandırmamıştır; o 75 dakikayı önümüzdeki salıya ertelemiştir. Model sayısı, hazır ayar sayısı ve panelin şıklığı bu iki maddenin peşinden gelir.

Bir duvarı taşıyorsunuz, öğleden sonranız modeli onarmakla geçiyor

SketchUp'ın en derin çukuru burası: geometrinin hafızası yok. Duvarı 20 cm kaydırın; köşe gönyeleri açılır, komşu duvar yerinde kalır, kapı boşluğu yanlış yerde bir delik olur, döşeme kısa kalır, ölçü çizgisi hâlâ eski sayıyı gösterir. Bu, elle her taşımada yaklaşık 30 dakikalık onarım demek — ve plan onaylanana kadar duvarları yirmi kez taşıyacaksınız.

ArchiFlow Studio bu döngüyü reaktif bir döngüyle değiştiriyor. Bir gözlemci değişen nesne kimliklerini topluyor, 150 ms bekliyor, sonra ona bağlı ne varsa tek bir işlem içinde yeniden kuruyor: gönyeler, aynı düğümü paylaşan komşu duvarlar, yeniden kesilen boşluklar, ölçüler, oda algılama, döşeme, üst döşeme, çatı, süpürgelik ve mobilya. Bütün onarım kırk değil, tek Ctrl+Z. Aynı taşıma, otuz dakika yerine iki saniye.

• Boşluk modele değil duvara aittir: duvarı taşıyın, uzatın ya da kalınlaştırın; kapı ve pencere delikleri kendini yeniden keser
• Köşeler değdikleri yerde gönyelenir; hizalama Tab ile eksen, sol yüz ve sağ yüz arasında döner; 25 / 20 / 13,5 / 10 cm kalınlıklar kısayol olarak hazır bekler
• Oda algılama analitiktir — düzlemsel çizge, uzamsal ızgarada düğüm kaynatma, T-noktası bölme, yönlü kenar dolaşımı — ve 15 cm'ye kadar açık bırakılmış köşeyi tolere eder
• Hızlı Değiştir, yerleşmiş bir kapıyı ya da pencereyi katalogdaki başka bir modelle değiştirir: tek boşluk ya da modeldeki bütün boşluklar, küçük resimleriyle
• İçinde beş stüdyo gömülü; süpürgelik, döşeme ve gerisi başka bir üreticiden değil, binayla birlikte gelir. SketchUp 2021'den 2026'ya

Boşluklarınız duvara bir türlü oturmuyor

Her mimar aynı kapıyı iki kez çizmiştir: dört kutudan kasa, bir kanat, iki panel, 1:100'de kimsenin göremeyeceği bir kol. Tek kapı için yirmi beş dakika. Gerçek profili, çıtası ve fitili olan bir pencere daha kötü: kırk dakika kadar, üstüne bir de fiyatlandırmanız gerekiyor.

Kapı Stüdyosu'nda 5 kategoride 63 kapı var — 18 iç, 11 dış, 11 sürme, 11 özel, 12 fantezi; gizli kasalı sürme, pivot, katlanır, yangın, acil çıkış, hastane, akustik, dükkân ve cam kapılar dahil — ve kapıyı duvara tıklayarak yerleştiriyorsunuz. Tek tık kapıyı panelde yazan ölçüyle ortalar, iki tık genişliği boşluğun kenarlarından ölçer, üç tık yüksekliği de ölçer. Duvarın yönü, kalınlığı ve döşeme kotu modelden ışın testiyle okunup önbelleğe alınır; fare kıpırdadıkça yeniden ışın atılmaz. Tepeden bakarken dikey duvar yüzeyi seçilemiyor mu? Eklenti plan kipine geçip iki köşe tıklamasıyla çalışır. 572 test yeşil, SketchUp 2021-2026, yirmi beş dakika yerine yirmi saniye.

WindowFun Studio teklifi pencereyle birlikte veriyor. 6 kategoride 51 model (1/2/3/4 kanatlı, sürme, Fransız); her tip kendi geometri modülünden doğuyor: sabit, vasistas, dışa açılan, çift açılım, üçlü sabit, üçlü katlanır, çift sürme ve kemerli. Detay; kasa ve kanat profillerine, kanat bindirmesi ve çıkıntısına, düşey ve yatay kayıtlara, cam çıtasına, koyu gri iç ve dış fitile, sürme rayına ve üç kademeli pah detayına kadar iniyor. Cam paketi tek, çift ve üç camı, low-e çift ve üçlüyü kapsıyor; ara boşluk ve cam kalınlığı ayarlanabiliyor. Aynı girdiden tek geçişte CSV, DXF ve PDF teklif çıkıyor. Kurmadan önce uyum satırına bakın: SketchUp 2024-2026, kataloğun geri kalanına göre dar bir aralık.

PerdeNeşe Studio, işini sessiz sedasız doğru yapan küçük araç. Üç sol tık — başlangıç noktası, genişlik, Z yüksekliği — ve pencere tek bir geri alınabilir işlemde perdeleniyor; 5 ailedeki 19 parametrik modelden seçerek. Shift çıkarım noktasını kilitliyor, ok tuşları sizi kırmızı, yeşil ya da mavi eksene sabitliyor, Esc bir tık geri alıyor. Sonrasında hiçbir şey donmuyor: perdeyi seçin, sağ tıklayın, ayarları düzenleyin; grup yerinde, tek geri alma adımında yeniden kuruluyor. Toplu mod, seçili bütün dikey pencere yüzeylerini bir kerede perdeliyor; genişliği, yüksekliği ve oda tarafını her yüzey için ayrı ölçüyor. 826 test yeşil; Türkçe, İngilizce, İspanyolca; SketchUp 2021-2026. Otuz beş dakika, kırk saniyeye iniyor.

Zemini fayans fayans döşüyorsunuz

Bir parça çizersiniz, kopyalarsınız, çoğaltırsınız, sonra her parçayı oda konturuna, merdiven boşluğuna, şafta ve kolona göre tek tek kesersiniz. Tek oda için kırk beş dakika — bölme duvarı kayınca hepsini yeniden yaparsınız.

FloorStudio bunu kırk beş saniyede yapıyor: yüzeyi seçin, 13 desenden birini seçin — düz ahşap, şaşırtmasız, 1/2, 1/3 ve 1/4 kaydırmalı, 45 derece baklava, altıgen, tek, çift ve üçlü balıksırtı, chevron, 2x2 sepet örgü, merdiven — ve uygulayın. Canlı önizleme son değişiklikten 750 ms sonra tazeleniyor, istemezseniz kapatıyorsunuz. Derz X ve derz Y birbirinden bağımsız, gerçek fiziksel ölçü olarak giriliyor ve öyle kalıyor.

İşin ilginç kısmı kesim. Saf 2B Ruby çekirdeği her parçayı içte, dışta ya da gerçekten kesilen diye ayırıyor; böylece SketchUp'ın boolean işlemi yalnızca sınıra gerçekten binen parçalar için çalışıyor — merdiven boşlukları, şaftlar ve kolonlar gibi iç boşluklar dahil. 3.2.1 sürümünde karmaşık poligon odalarda add_line çağrıları 60-100 kat, boolean işlemleri 3-4 kat azaldı. Sınıflandırıcı, dört farklı oda geometrisinde 4.000'er rastgele parçayla kaba kuvvet referansına karşı doğrulanıyor; metraj da CSV olarak çıkıyor.

Sıra süpürgelikte; yani Follow Me'nin klasik rezaletinde. Profil ilk iç köşede burulur, ikincide takla atar, döşemenin kot değiştirdiği odada tamamen pes eder. İşler yolundayken bile oda başına on dört dakika. Dynamic Skirting kendi 3B süpürme motoruyla geliyor: profil, tıkladığınız çoklu çizgiyi kot farklarında ve merdiven kollarında da izliyor. "Döşemeyi algıla ve yerleştir" ile "Tavanı algıla ve yerleştir", yüzeye tek tıkla dış sınırı bulup bütün köşeleri gönyeli tek parça kapalı bir hat kuruyor. 24 hazır profil var — 12 süpürgelik, 12 kartonpiyer — üstüne ASCII DXF'ten kendi profiliniz; bulge yayları okunuyor, birim otomatik alınıyor. Oda başına yirmi beş saniye. SketchUp 2024-2026; Türkçe, İngilizce ve İspanyolca.

Döşeme kotu her değiştiğinde merdiveni baştan çiziyorsunuz

Merdiven sizi iki kez cezalandırır: bir kez hesap için, bir kez geometri için. Rıht sayısını bulursunuz, bölersiniz, basamak genişliğini kontrol edersiniz, otuz basamak çizersiniz; sonra statikçi döşemeyi 12 cm yukarı alır ve hepsi yanlış olur. Yetmiş beş dakika, yeniden.

StairFun Studio (beta) n = ceil(H/a_maks), a = H/n ve b = 630 − 2a bağıntılarını sizin yerinize çözüyor, 16 rıhttan sonra ara sahanlığı kendiliğinden koyuyor, 2100 mm baş kurtarmayı denetliyor ve döşeme kalınlığını hesaba katıyor. Sekiz form ve bir engelli rampası — düz, L dönüşlü, U dönüşlü, orta omurgalı helezon, eğri limonlu dairesel, konsol ve yangın merdiveni — iletişim kutusunun dibine gömülü ayarlar değil, tıklanan birer kart. Arkalarında 44 kurallı (R-01..R-73) bir yönetmelik motoru var: Planlı Alanlar İmar Yönetmeliği Md. 32/36, TS 9111, BYKHY, DIN 51130, EN 1991-1-1 ve TBDY. Siz yazarken kırmızı ve sarı rozetler düşüyor, tek tıkla merdiven yönetmeliğe uyduruluyor. Sekiz yapı sınıfı ön ayarı — villa, konut, umumi, asansörlü, erişilebilir, yangın, dış mekân, servis — bütün sınırları topluca değiştiriyor. Otuz rıht bir saniyenin altında kuruluyor; yetmiş beş dakika kırk saniyeye iniyor.

Rampa Stüdyosu (beta) diğer yarıyı üstleniyor ve Follow Me'ye hiç uğramıyor: yol örnekleme, en az burulmalı yerel eksenler, sonra profil süpürme — yayda, dairede, elipste, spiralde, heliste ve serbest 3B eğride genişlik sabit kalıyor, döşeme yan yatmıyor. 13 parametrik yol üreteci var: L/U/Z dönüşü, zikzak, sahanlıklı kol, dairesel, spiral, helis, elips, çift spiral, genişleyen, daralan ve çok katlı. Ya da modelinizde hazır duran herhangi bir çizgiyi, yayı, eğriyi gösteriyorsunuz. Yol rampanın kendi parametrelerinde saklandığı için kaynak geometriyi silmeniz yeniden kurmayı bozmuyor. Eğim yüzde, oran ve derece olarak giriliyor, üçü de eşzamanlı kalıyor. En iyi tarafı: sizinle tartışıyor. %8 üstünde erişilebilirlik uyarısı, %25 üstünde kesin hata, dar genişlik uyarısı, 9 m'den uzun kollarda zorunlu sahanlık. 5 kategoride 50 hazır ayar, 8 korkuluk tipi, 312 test, SketchUp 2021-2026; kırk beş dakika kırk saniyeye iniyor.

Bina modellendi, iç imalatlar ortada yok

En zorlu iş dolaptır, çünkü dolap birbirine bağımlı bir yığın panel demektir. Tek tek çizersiniz — iki saat — sonra müşteri 20 cm geniş isteyince grubu ölçeklersiniz ve 18 mm'lik panelleriniz artık 18 mm değildir. Kesim listeniz artık bir kurgudur.

Dolap Sihirbazı, çalınmaya değer bir kural üzerine kurulu: hiçbir parça ölçeklenmez. Genişliği, yüksekliği, derinliği ya da bir bölmeyi değiştirdiğinizde gövde yanı, raf, çekmece kutusu, kapak, arkalık, kaide ve taç formülden yeniden kuruluyor; kalınlıklar ve birleşimler bozulmuyor. Geometriyi tek motor hesaplıyor, Ruby yalnızca çiziyor; bu yüzden tarayıcı sürümü ile SketchUp eklentisi aynı dolabı üretiyor.

Çıkan şey şık bir kutu değil, parçalar. Modele aktarma gerçek katı geometri yazıyor: Gövde, Raflar, Kapaklar, Çekmeceler, Arkalık, Kaide-Taç-Dolgu ve Donanım gruplarına ayrılıyor, her parça kesim ölçüsüyle adlandırılıyor (600x18x560), her kategori kendi SketchUp etiketine düşüyor. Aynı parçalar bileşen kopyası olarak geliyor: 4 m'lik, 6 bölmeli, ayakkabılıklı ve LED'li bir dolap yalnızca 20 bileşen tanımından 131 katı olarak iniyor, model şişmiyor. "Seçiliyi Güncelle", modele daha önce yerleştirilmiş dolabın içini yerinde yeniden kuruyor; konumunu, dönüşünü ve ölçeğini koruyor, kamerayı oynatmıyor. Otomatik güncelleme varsayılan olarak kapalı — doğru varsayılan. 12 kaplama, 7 kapak stili, 164 test, Windows ve Mac'te SketchUp 2017 ve üzeri. İki saat yerine doksan saniye.

Cepheyi panel panel modelliyorsunuz

ACM cephe zor değil, sadece uzun sürüyor. Izgarayı kurarsınız, paneli cephe boyunca kopyalarsınız, her pencerenin etrafında kesersiniz, köşeyi dönerken sıranın kaymaması gerektiğini hatırlarsınız, sonra hepsini tek tek sayıp tabloya işlersiniz. Tek cephe için iki buçuk saat ve sayım yine yanlış.

Kompozit Studio (beta) seçtiğiniz yüzeyleri alıp bütün sistemi kırk beş saniye civarında kuruyor; üstüne m² ve adet olarak CSV metraj. Varsayılanlar, sizin başka türlü araştıracağınız kararlar: 12 mm derzli 1250 × 2500 mm modül, 4 mm ACM levha, 60 mm konsol derinliği, 800 mm konsol aralığı, 50 × 40 mm taşıyıcı profil, 700 mm azami profil açıklığı, 400 mm bağlantı aralığı, konsol başına 2 ankraj — hepsi serbestçe değişiyor. İki ayrıntı, bunu atölyede çalışmış birinin yazdığını gösteriyor: kapı ve pencere boşlukları yüzeyin iç halkalarından okunup giyotin şemasıyla kesiliyor — üstte ve altta tam genişlik şeritler, yanlarda parçalar, yani levhanın gerçekte kesildiği düzen — ve komşu yüzeyler kendiliğinden zincirleniyor; sütun kaçıklığı köşenin öbür tarafına taşınıyor, sıralar tek bir global ızgaraya kilitleniyor, böylece panel sıraları köşede kaymıyor. SketchUp 2021-2026.

Arazi dümdüz ve ağaçları tek tek yerleştiriyorsunuz

Araziyi Sandbox'la kurarsınız, sonra 300 bitkiyi tek tek yerleştirirsiniz. Üç buçuk saat ve peyzaj mimarı zon sınırını değiştirdiğinde dikimi baştan yaparsınız.

Peyzaj Stüdyosu yükseklik ızgarasıyla başlıyor: araziyi dikdörtgenden, konturdan, nokta bulutundan, mevcut bir yüzeyden ya da 12 hazır şablondan kurup ızgara, yumuşak veya üçgen olarak görüyorsunuz; Catmull-Clark SubD yumuşatma, kontur üretimi, kesit, yeniden örnekleme ve mevcut-öneri arazi ikizi var. 12 şekillendirme fırçası — yükselt, alçalt, yumuşat, düzle, kot ver, eğim, rampa, teras, şişir, keskinleştir, erozyon, gürültü — ALT/SHIFT/CTRL değiştiricileriyle çalışıyor, yarıçap ve güç klavyeden denetleniyor.

Onu bir arazi oyuncağı olmaktan çıkaran şey raporlama ve bitki verisi. 18 zon tipini fırçayla, poligonla ya da eğime veya kota göre seçen sihirli değnekle boyuyorsunuz; her zon plan alanını, gerçek yüzey alanını, ortalama eğimini, kot aralığını ve geçirimli/geçirimsiz oranını bildiriyor. Bitki veritabanında 81 ile eşlenmiş 151 tür var; bölge, su, güneş, soğuğa dayanım, boy ve tür süzgeçleriyle tek, sıra, çit, orman ve çalı dikimi yapılıyor — ayrıca kendi .skp bitki bileşenlerinizi hedef boya ölçekleyerek içe aktarabiliyorsunuz. 571 test yeşil, SketchUp 2021-2026. Kırk beş saniye.

Bahçe Duvarı Stüdyosu (beta) ise sınırı üstleniyor; o da ayrı bir üç saatlik iş: direk direk modelleme, sonra metrajı elle sayma. Duvar zincirleri zaten çizdiğiniz şeyden geliyor: seçili kenarlar, polyline'lar ve yaylar. Birbirinden kopuk birkaç zincir aynı anda işleniyor ve tek bir yüzey oluşmadan önce çatal ile boşluk denetiminden geçiyor. Modelde sınır yoksa, geride tek bir başıboş çizgi bırakmayan serbest çizim aracı devreye giriyor. Tek listede 13 duvar karakteri var: düz betondan kuru moloz taşa, gabiona ve cama kadar. Arazi takibi görünen üst yüzeye düşey ışın atarak yapılıyor; güncellemede mevcut duvar ışınların dışında tutuluyor, yani aynı duvarı tekrar tekrar güncellemek onu yokuş yukarı tırmandırmıyor. Her panelin bir kademe referansı var, altında kapalı ve kademeli bir temel oluşuyor, direkler komşu panelin ya da kapının kotuna kendiliğinden uzuyor. Varsayılanlar: 3,5 m aks aralığı, 1,2 m panel yüksekliği, 0,18 m panel kalınlığı, 0,32 m direk, 0,45 × 0,50 m temel, %5 fire. 6 kapı hazır ayarı, metraj raporu ve CSV, SketchUp 2021-2026, doksan saniye.

Yolu kesit kesit elle çiziyorsunuz, çevresindeki ada ise bomboş

Bir yol koridorunu elle modelleyip araziye oturtmak, işlerin iyi gittiği bir günde dört saatlik iştir: kesiti eksen çizgisi boyunca süpürürsünüz, deverle boğuşursunuz, sonra yolun araziyle buluştuğu yerde kazı ve dolgu şevlerini elde yontarsınız. RoadFlow bunu doksan saniyeye indiriyor — güzergâhı tıklayın, kesiti girin, Uygula'ya basın — üstelik kendi önceki sürümlerine göre 13-35 kat hızlı üretiyor.

• Eksen çizgisi kilometrelenmiş bir Catmull-Rom eğrisi: profil yumuşatma 0 (araziyi birebir izle) ile 100 (mühendislik profili) arasında, azami boyuna eğim sınırı ve yatay dönemeç yarıçapı — varsayılan 12 m, otoyol hazır ayarında 60 m
• Enkesit tümüyle parametrik — platform, sırt ve dever, banketler, bordürlü kaldırım, orta refüj — ve altında gerçek bir üstyapı gövdesi var: 25 cm granüler temel üzerine 7 cm asfalt aşınma tabakası
• Kazı ve dolgu şevleri arazi ağına karşı ardışık ikiye bölme yöntemiyle tek tek çözülüyor; şev yerine beton hendek (sürekli ya da yalnız kazı tarafında) veya taş istinat duvarı seçilebiliyor
• Arazi Stüdyosu eklentinin içinde: herhangi bir düz yüzeyden istediğiniz göz aralığında ızgara arazi (250 bin düğüm güvenlik sınırı, varsayılan 50 × 50 m / 1 m), kosinüs geçişli yükselt/alçalt/düzle fırçası ve Uygula'da kenar bastırmalı arazi oyma — böylece kaba arazi ağlarında bile şev bantları kaybolmuyor
• 7 hazır yol tipi, 408 test yeşil, SketchUp 2021-2026

Geri kalanı CityFill dolduruyor. Render yarına yetişecek ama komşu binalar yok; böylece dolgu binası avı başlar: indir, içe aktar, ölçekle, döndür, 400 bin üçgen olduğunu fark et, baştan — bunun iki buçuk saati. CityFill 6 bina tipinde 154 parametrik hazır bina getiriyor (46 konut, 28 ofis, 23 ticari, 13 karma, 14 gökdelen, 30 modern) ve bu sayı her derlemede otomatik hazır bina testiyle doğrulanıyor. Üç yerleştirme modu var: hayalet önizlemeli, ok tuşlarıyla 15 derece (Shift ile 1 derece) döndürülen Tekli; seçtiğiniz yüzeylere Serpiştirme; ve alana sürterek çalışan Fırça/Silgi. Serpiştirme yoğunlukla ya da adetle çalışıyor: hazır karışımlar, rastgele / düzenli / kenara hizalı dönüş, yüzde 20'ye kadar boyut değişimi ve en küçük mesafeye göre sınır kutusu çarpışma denetimi — üstelik bütün alan tek Ctrl+Z ile geri alınıyor. Yol + Bina aracı her tıkta asfalt, bordür, kaldırım, yeşil şerit, bahçe duvarı ya da çit, bina ve cep parkını birlikte büyütüyor; yol parçası başına yaklaşık 8 yüzey. Ada için yirmi beş saniye. SketchUp 2021-2026; birincil olarak Windows, macOS uyumlu olarak belirtiliyor.

Size gelen modelin bir milyon üçgeni var

Müşteri bir FBX gönderiyor. SketchUp bunu bir üçgen çorbası olarak içeri alıyor: normaller ters, yüzler çift, kırk malzemenin adı Material.001 ve ölçek bin kat kaymış. Bunu elle temizlemek dosya başına otuz beş dakikalık eziyet — üstelik on bir dosya var.

Evrensel Dönüştürücü buradaki en gösterişsiz araç ve muhtemelen kendini en hızlı amorti edeni. Altı format ailesi içeri giriyor — FBX 7.x, OBJ, 3DS, DAE/Collada, STL ve glTF/GLB; toplam yedi uzantı — her biri kendi Ruby okuyucusundan geçip tek bir ortak ağ modeline (metre, Z yukarı) çevriliyor. Ardından her dosya aynı 16 aşamayı görüyor: analiz, dönüşüm normalleştirme, köşe kaynağı, bozuk ve çift yüz temizliği, eş düzlem analizi, QEM sadeleştirme, normallerin yeniden hesabı, yumuşatma analizi, UV denetimi, malzeme birleştirme, kopya tespiti, bileşen kurulumu, SketchUp geometrisi, yumuşak kenarlar ve son kalite kontrolü.

Üç profil — Azami Optimizasyon, Dengeli ve Kalite Önceliği — hattın ne kadar sert davranacağını değiştiriyor, çalışıp çalışmayacağını değil. Kuyruğa tek dosya da atarsınız bütün klasörü de: dosya / aşama / yüzde göstergesi, Duraklat, Dosyayı İptal, Tümünü İptal, Başarısızları Yeniden Dene, sekiz iş durumu, dosya başına 500 MB — ve bozuk bir dosya sırayı durdurmuyor. 819 bin üçgenli bir modelde yaklaşık 3 kat hız. SketchUp 2024-2027, Windows ve Mac. Dosya başına kırk beş saniye ve eziyet artık sizin değil.

Metraj, kimsenin güvenmediği bir tabloda yaşıyor

Metraj, çizimlerin öldüğü yerdir. Kâğıt üstünde ölçersiniz, Excel'e yeniden yazarsınız, sonra biri bir pencereyi kaydırır ve hiçbiri doğru kalmaz. Bu ikisi SketchUp eklentisi değil, tarayıcı aracı: kurulum yok; şantiyede tablette ya da SketchUp hiç görmemiş bir bilgisayarda açılıyorlar.

Metraj (beta) hızlı olanı: odayı genişlik × uzunluk × döşemeden tavana yükseklik olarak giriyorsunuz, altı yüzey — döşeme, tavan, duvar 1-4 — kendiliğinden oluşuyor. Geometri içeride milimetre tutuluyor, ekranda m, cm veya mm gösteriliyor. Ölçü değiştiğinde yüzey kimlikleri korunuyor, yani malzeme ayarlarınız doğru duvarda kalıyor. Kapı ve pencere boşlukları soldan ya da sağdan, döşemeden ya da tavandan konumlanıyor; boş bıraktığınız değer hesaplanıyor. Duvar dışına taşma, tavanı aşma, çakışma ve eksi ölçü denetleniyor. Kolon ve kirişler yüzey başına adet × ölçü olarak giriliyor ya da planda gerçek yerine dikdörtgen, daire veya çizgi olarak çiziliyor; ikisi de brüt alandan düşülüyor. 11 malzeme türü, 119 test yeşil; PDF, CSV, JSON ve PNG çıktısı; veriler tarayıcıda yerel tutuluyor, projeyi cihazlar arasında taşımak için JSON dışa aktarımı var. Metre ve tabloyla otuz beş dakika yerine doksan saniye.

WindowFun Studio Web, modellemekten çok teklif hazırlarken uzanacağınız araç: 6 kategoride 55 model, üstüne sabitten kemerliye, katlanırdan vasistas ve çift açılıma 11 hızlı teknik tip. Canlı Three.js 3B görünümü (döndür/kaydır/yakınlaş, ön/arka/yan/izometrik, patlatılmış) ile ölçülendirilmiş SVG ön görünüş yan yana duruyor ve siz yazdıkça ikisi birden güncelleniyor. Pencereyi plana ya da hat üzerine yerleştiriyor — düz, eğimli, yay ve bağlı polihat dizilimleri, L/U/C hazır şablonları, DXF/SVG plan içe aktarma, eğimli birleşimlerde köşe dolgusu, segment boyuna göre 0,06-4 arası profil ölçekleme — ve metrajla teklifi tek geçişte çıkarıyor: kasa, kanat ve orta kayıt metresi, cam m², fitil, kol, menteşe, sineklik, denizlik, damlalık, köpük ve işçilik; KBE, REHAU, Salamander, VEKA ya da özel fiyat setleriyle TL, EUR veya USD. Türkçe, İngilizce ve Almanca çalışan çevrimdışı bir PWA; 105 testi geçiyor ve GLB ile DXF üzerinden SketchUp'a gidip geliyor. Otuz beş dakika, kırk beş saniyeye iniyor.

Hâlâ tezgâhta duran üç araç

Bu üçü alfa: hâlâ yapım aşamasında ve satışta değil. Bunu ödeme adımında öğrenmeniz yerine burada söylemeyi tercih ederiz. Yine de denedikleri iş nedeniyle bilinmeye değerler.

AquaPark Studio kataloğun en iddialı işi: elle on iki saat süren bir aquapark şeması, bir yüzeyden kırk beş saniyede üretiliyor. Alan dört yoldan tanımlanıyor — seçili yüzey, iki köşe aracı, çokgen çizim aracı ya da panele yazılan en × boy — ve üretilen her şey tek bir kök grubun altında 15 kategori alt grubuna dağılıyor. Yerleşim motoru saf Ruby ve hiç geometriye dokunmuyor: çekme mesafesi, giriş kenarı ve kademe analizi; mikrodan XL'e boyut sınıfına göre program tablosu; zon çözücü; SAT çarpışma ve açıklık denetimli aday yerleşimi; kule ile iniş havuzunun eşli yerleşimi; çıkış ağzını çapaya eşleyen kaydırak planlaması; çizge tabanlı dolaşım; sonunda altı ölçütlü yerleşim puanı ve tohumlu varyasyonlar. Sonra kuruyor: 14 kaydırak tipi, hepsi fileto tabanlı merkez çizgisi ve burulmasız kesit çerçeveleriyle C1 sürekli; kenar taşı, basamak ve sıfır kotlu plaj girişiyle 9 havuz biçimi; 18 tema; adaları, köprüleri ve giriş basamaklarıyla organik kapalı bir halka olan tembel nehir. Sürüm 0.2.0, hedef SketchUp 2024-2026.

PanelCut Studio bir eklenti değil, tarayıcı aracı — ve o da alfa. Net ölçüyle kesim ölçüsünü ayırıyor: testere payı, kenar tıraşı ve her kenar için ayrı kenar bandı. Üretim verisini parçanın kimliğine bağlıyor, böylece geometri yeniden üretilince yazdıklarınız silinmiyor. Yerleşimi iki motorla yapıyor: raf (giyotin uyumlu, panel testere için) ve MaxRects (serbest kesim, router için); dört sıralama deneniyor, en iyisi kalıyor, desenli yüzeylerde döndürme kilitleniyor. Hazır plakalar: 3 ahşap ve 1000x3200'den 2000x6000 mm'ye 8 alüminyum kompozit, 1-6 mm arası 9 kalınlık. Kompozit kasetlerde gerçek poligon açınımı var — dikdörtgen ve yamuk, 90/105/135 derece V kanal ile L kanal, çift büküm, gönye / düz / perçin kulaklı köşeler — ve işlenebilir boyu aşan kaset, ek yeri derze denk gelecek şekilde kendiliğinden bölünüyor. Rüzgâr yükü TS 498 tablosundan B katsayısı ara değerlemesiyle, ısıl genleşme 2,4 mm/m/100K üzerinden hesaplanıyor. 236 kontrol yeşil, 25 doğrulama kuralı.

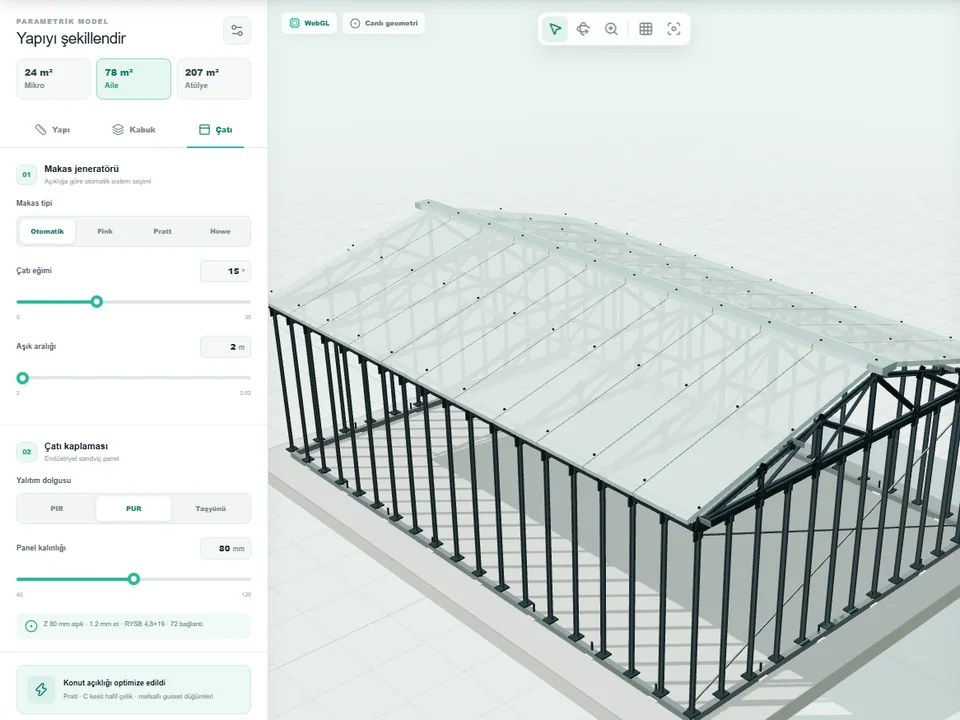

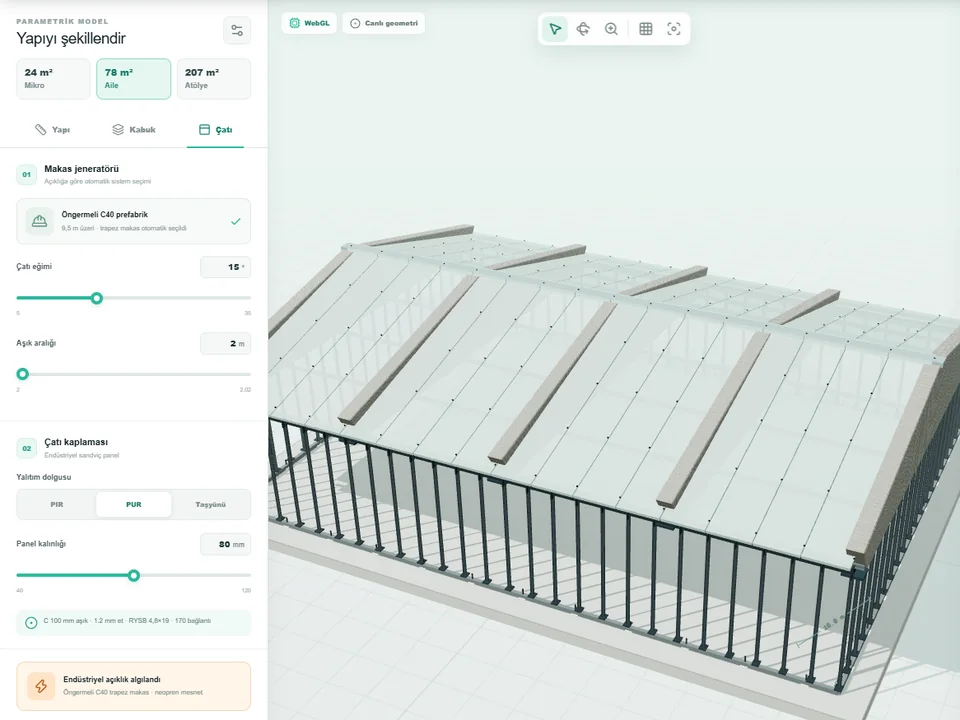

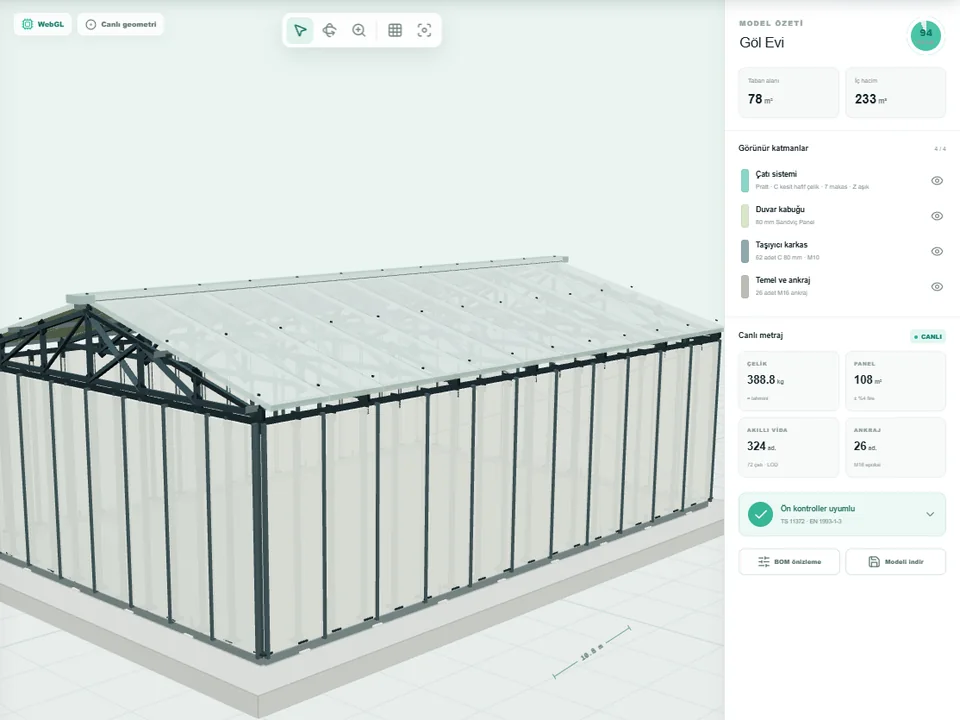

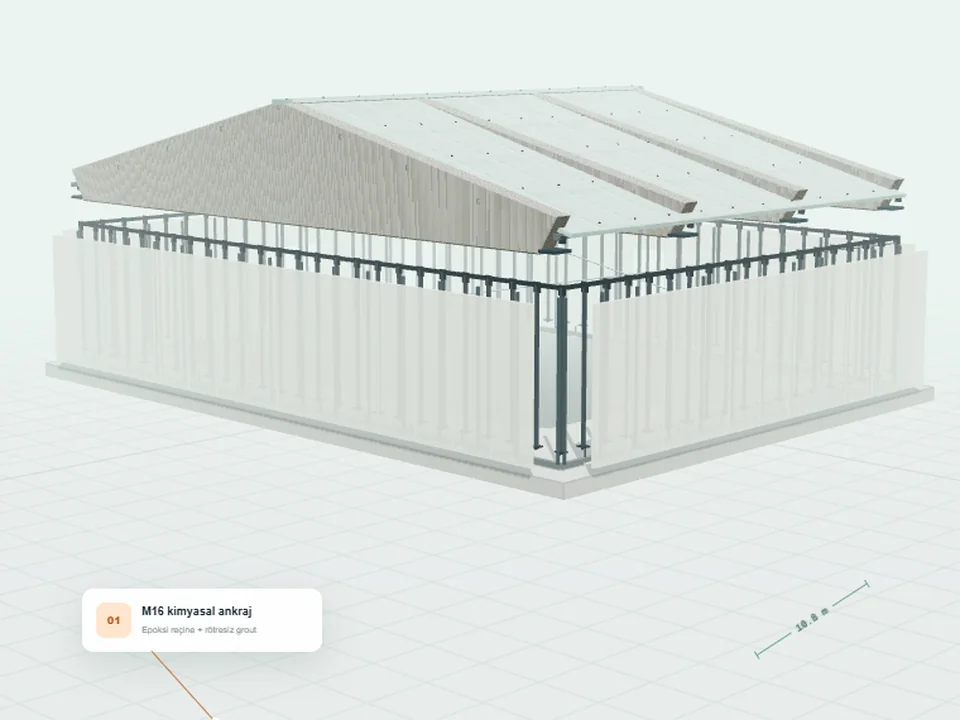

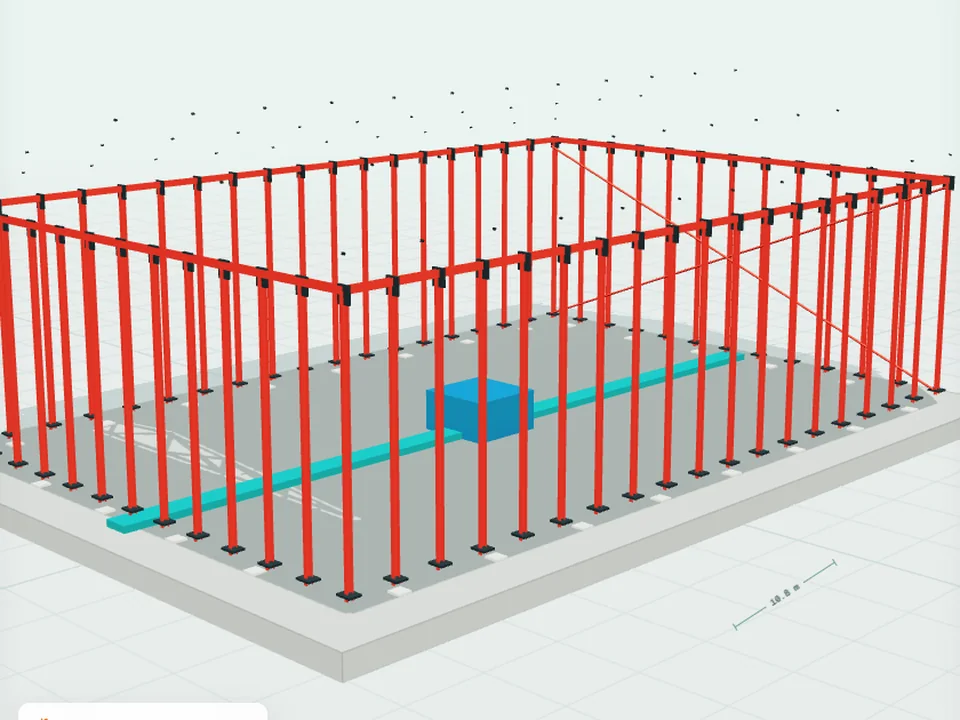

Üçüncüsü Prefabrik Stüdyo ve 0.1.0 sürümünde o da bir SketchUp eklentisi değil: masaüstü tarayıcıda çalışıyor, GLB dışa aktarıyor, içinde henüz Ruby yok. Yaptığı iş, siz kaydırıcıyı çekerken çelik karkası boyutlandırmak: taban 3,6-15 m en, 4,8-24 m boy; duvar yüksekliği 2,5-5,5 m; dikme aralığı 0,4-0,8 m; profil eti 0,8-2,0 mm. Makas takımı açıklığa göre kuruluyor (6,5 m'ye kadar Fink, 8 m'ye kadar Pratt, üstünde Howe; 9,5 m'yi geçen açıklıkta çatı öngerilmeli C40 prekast trapez makasa dönüyor) ve isterseniz elle de seçiyorsunuz. Soğuk şekillendirilmiş kesiti program seçiyor: 60 / 80 / 100 mm C, U ya da Sigma; narinlik (λ 75 sınırı) ve kullanım oranı ekranda duruyor. Toplam yük 260 kg/m²'yi aşınca U yerine C, 520'yi aşınca Sigma geliyor; M10 / M12 cıvata da buna göre belirleniyor. Yükleri siz veriyorsunuz — ölü yük 100-450 kg/m², hareketli yük 75-350 kg/m² — ve panel TS 11372, EN 1993-1-3 ile S320GD+Z galvanizli çeliği referans gösteriyor. Çelik kilosu ve panel m²'si canlı güncelleniyor: doksan dakikalık yeniden kurup yeniden sayma, yirmi saniyelik kaydırıcı çekmeye iniyor.

Ne çizdiğinize göre nereden başlamalı

On değil, iki üç araç. Gözünüzle taradığınız bir araç çubuğu, ezbere bildiğiniz bir araç çubuğundan kötüdür. Bu ay en çok yaptığınız işi bitiren aracı kurun, gerçek bir projede kullanın, ancak ondan sonra ikincisini ekleyin.

• Konut iç mekânı ve tadilat: kabuk için ArchiFlow Studio, boşluklar için Kapı Stüdyosu, odaları bitirmek için Dynamic Skirting — müşteri balıksırtı der demez de FloorStudio
• Mobilya ve iç imalat: Dolap Sihirbazı — çünkü size şık bir kutu değil, kesim ölçüsüyle adlandırılmış parçalar çıkarıyor. Döşenmiş iç mekân sunuyorsanız üstüne PerdeNeşe Studio
• İşi pencere olanlar: SketchUp içinde WindowFun Studio, modelden uzakta teklif verirken WindowFun Studio Web. Eklentideki 2024-2026 aralığına önce bir bakın
• Merdiven, rampa ve denetçinin okuduğu her şey: StairFun Studio ile Rampa Stüdyosu — geometri kadar verdikleri hüküm için
• Peyzaj ve arazi işleri: önce Peyzaj Stüdyosu, çünkü saatler arazi ve dikimde eriyor; sonra sınır için Bahçe Duvarı Stüdyosu
• Kentsel tasarım ve imar: koridor için RoadFlow, çevresindeki ada için CityFill. İkisi de tek adımda geri alınıyor; koca bir adayı serpiştirirken bunun kıymeti büyük
• Cephe ve kaplama: ACM için Kompozit Studio
• Başkalarının modelleriyle çalışan herkes: o üçgenler modelinize ulaşmadan Evrensel Dönüştürücü
• SketchUp'ı zar zor açan müteahhit ve metrajcılar: tarayıcı sekmesinde Metraj

Bu yazıdaki sürelerle ilgili son bir not. Her sayı, aynı işin iki kez yapılmış hâli: bir kez elle, bir kez araçla. Mesele oran değil. Mesele şu: elle yapılan süre, bugün her projede sessizce ödediğiniz bedel — işin kimsenin faturaya yazmadığı kısmı.
