StairFun Studio
Her basamağı elle çizmek
Formu seç, başlangıç noktası ve yön için tıkla, kat yüksekliğini yaz. Taşıyıcı, korkuluk, etiketler ve R-kodlu rapor tek düzenlenebilir bileşen olarak çıkar.
- 8 form + rampa
- 44 canlı yönetmelik kuralı
- 30 rıht, 1 sn'nin altında
Henüz satışta değil
Bu araç henüz Gumroad’da listelenmedi. Adresini bırak, çıktığı an haber vereyim.
SketchUp 2021 · SketchUp 2022 · SketchUp 2023 · SketchUp 2024 · SketchUp 2025 · SketchUp 2026 · v1.0.12

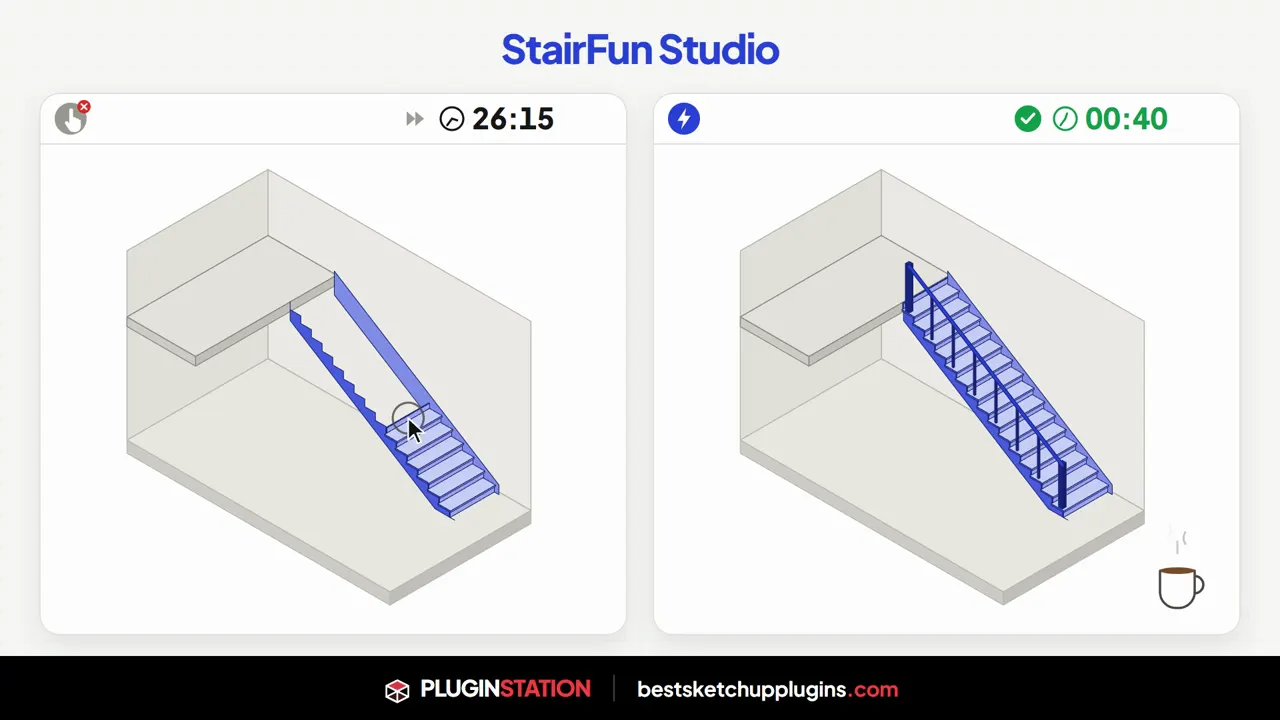

Aynı iş, iki kez.
Beni sürükle
Eklentiyle
40 sn
Formu seç, iki kez tıkla, kat yüksekliğini yaz
Elle
1 sa 15 dk…
Rıhtları hesaplayıp her basamağı elle çizmek
Beni sürükle
- 01
İki tık, bir merdiven.
Başlangıç noktası, yön, ölçü kutusuna kat yüksekliği. Basamak, limon kirişi, korkuluk ve numaralı etiketler tek bileşen olarak gelir.
- 02
Kuralları kendi bilir.
Merdiveni kurarken 44 kural canlı çalışır. Sapan her şey kırmızı ya da sarı yanar; tek tık merdiveni kurala döndürür.
- 03
Değiştir, yazdır.
Bileşeni aç, tek bir sayıyı değiştir; merdiven tek Ctrl+Z ile yeniden kurulur. Rıht cetveli ve kesim listesi kendiliğinden çıkar.
Bu araç sana ne kadar zaman kazandırır?
proje başına merdiven
Tipik bir iş akışına göre tahmin. Sonuç değişir - genelde artar.
Her ay kazanılan
0,0saat
Her yıl kazanılan
0 saat
0 iş günü
77 saatlik ömür buldun.
Henüz satışta değil
Teknik kısım
Önce kılavuzu okuyanlar için.
- Uyumlu sürümler
- SketchUp 2021 · SketchUp 2022 · SketchUp 2023 · SketchUp 2024 · SketchUp 2025 · SketchUp 2026
- Sürüm
- v1.0.12
- Arayüz dilleri
- tr · en
- Sekiz merdiven formu ve bir engelli rampasi: duz, L donuslu, U donuslu, orta omurgali helezon, egri limonlu dairesel, konsol (yuzen) ve yangin merdiveni - hepsi ayar arasinda degil, tiklanan birer kart.
- 44 kural kimligiyle (R-01..R-73 araligi) calisan yonetmelik motoru: Planli Alanlar Imar Yonetmeligi Md.32/36, TS 9111, BYKHY, DIN 51130, EN 1991-1-1 ve TBDY. Kirmizi ve sari rozetler siz yazarken duser, tek tikla merdiven yonetmelige uydurulur.
- Hesap cekirdegi n = ceil(H/a_maks), a = H/n, b = 630 - 2a bagintilarini cozer, 16 rihttan sonra ara sahanligi kendiliginden koyar, 2100 mm bas kurtarmayi denetler ve doseme kalinligini hesaba katar.
- Sekiz yapi sinifi on ayari - villa, konut, umumi, asansorlu, erisilebilir, yangin, dis mekan, servis - motorun uyguladigi sinirlari topluca degistirir.
- Balansman motoru uc profille calisir (kutup, ceyrek daire, orantili); ic kenar 100 mm'nin altina inmez, balansmanli basamak sayisi 8'den 12'ye kendiliginden cikar.
- Bes tasiyici sistem (betonarme egik plak t = maks(120, L/25), celik limon, ahsap, gizli celik kovanli duvara ankrajli konsol, tek omurgali celik), bes kaplama ve bes korkuluk tipi; erisilebilir sinifta 700/900 cift kupeste dahil.
- Yerlestirme modelin icinde olur: 1. tik baslangici, 2. tik yonu verir, Tab tarafi cevirir, ok tuslari donusu degistirir, olcu kutusuna kat yuksekligi yazilir, ust doseme H icin otomatik bulunur.
- Ayni parcalar MD5 imzasiyla tek bilesen taniminda toplanir; bir basamagi duzenlersiniz, ayni olan butun basamaklar guncellenir. Parametre degisikligi merdiveni tek Ctrl+Z ile geri alinacak sekilde yeniden kurar.
- HTML baski raporu (R-kodlu uygunluk tablosu, riht cetveli, kesim listesi, muhendislik notlari), CSV kesim listesi ve 9:16 montaj animasyonu - ffmpeg ile H.264 MP4, ffmpeg yoksa saf Ruby MJPEG-AVI.
- Harici gem yok: kendi saf Ruby kati modelleme cekirdegi ve zip ureticisi; korkuluk katilariyla 30 rihtlik merdiven 1 saniyenin altinda kurulur; 114 test yesil; panelde hata konsolu, kaydi Plugins\stairfun_log.txt dosyasinda.
Hâlâ geliştiriliyor
Çıkanlar ve sıradakiler.
Çıktı
- Faz 0-10 tamam: sekiz merdiven formu, engelli rampasi ve bes tasiyici sistemin hepsi panelden kuruluyor
- Yonetmelik motoru modelin icinde calisiyor - parametreyi degistirdikce dusen 44 R-kodlu rozet, tek tikla uygunluk duzeltmesi ve sekiz yapi sinifi on ayari
- Parcalar gercek geometriye dondu: MD5 imzasiyla paylasilan bilesen tanimlari, baglanti aparatlari, basamak kenar pahi ve tek omurga (v1.0.12)
- 9:16 montaj animasyonu: sabit hizli 360 derece yorunge, ffmpeg ile H.264 MP4, ffmpeg yoksa saf Ruby AVI yedegi; ilerleme cubugu ve iptal ile arka planda uretim
- Lisans katmani v1.0.2'de kaldirildi, panele gomulu hata konsolu ve eklentinin yanindaki gunluk dosyasi, calc/gen/build testlerinde 114 test yesil
Sırada
- Kendi kati kesim cekirdegi ile merdiven boslugu: doseme deligi SketchUp Pro'nun kati araclari olmadan da acilsin
- Menu ve arac cubugu basliklarinin SketchUp yeniden baslatilmadan dil degistirmesi
- Turkiye disindaki mevzuatlar icin kural on ayarlari ve Turkce ile Ingilizcenin yanina ucuncu bir arayuz dili
Sormadan önce
Masaustu SketchUp 2021'den 2026'ya kadar - eklenti desteklenen araligi 2021..2026 olarak bildiriyor ve Extension Manager'dan .rbz olarak kuruluyor. Daha eski surumler ve tarayicidaki ucretsiz surum disarida kaliyor, cunku Ruby API gerekiyor. Pro olan ve olmayan masaustu kurulumlarinda her sey ayni calisir; tek istisna, Pro'nun kati arac takimini kullanan merdiven bosluk kesimi. Arayuz Turkce ve Ingilizce.
Yok. Lisans katmani v1.0.2'de bilerek kaldirildi: girilecek anahtar, ulasilacak aktivasyon sunucusu ve arka planda internete cikan hicbir sey yok - .rbz'yi kurun, cevrimdisi calisir. Guncellemeler yeni yapilar halinde gelir; simdiye kadar 13 tanesi cikti, v1.0.0'dan v1.0.12'ye. 35 dolar, eklenti beta asamasindayken onerilen fiyattir.
Beta asamasinda, dolayisiyla dort seyi bilmekte fayda var. Merdiven boslugunun kesilmesi SketchUp Pro'nun kati araclarini kullanir; Pro yoksa merdiven yine kurulur, sadece doseme kapali kalir. Menu basliklari dil degisimini ancak SketchUp yeniden baslatilinca alir. MP4 disa aktarimi icin makinede ffmpeg gerekir; yoksa saf Ruby AVI yedegi devreye girer. Kural seti Turkiye mevzuatina, TS 9111, DIN 51130 ve EN 1991-1-1'e gore yazildi; yurt disinda rozetleri onay muhru degil, akil saglamasi olarak gorun.
