SketchUp'ta Cephe Kaplama: Kompozit Panel ve Giydirme Cephe

Cephe, öğleden sonra dörtte bitmiş görünür. Kütleyi çıkarmış, dört cepheye kompozit dokusunu kaplamış, biraz da yansıma eklemişsinizdir; görselde çok iyi durur. Sonra cepheci basit bir soru sorar: kaç panel var ve derzler nereye geliyor? Modelin bu soruya verecek bir cevabı yoktur.

Bütün mesele bu boşlukta. Kaplama bir malzeme kararı değil, bir aks kararıdır. Malzeme kataloğu üç sayfadır; asıl tasarım, fiyat ve — yanlış kurduysanız — şantiyedeki tartışma, aks düzeninde saklıdır.

Bu yazı pratik bir yol haritası: SketchUp'ta kompozit (ACM) panelleri ve havalandırmalı giydirme cepheyi öyle kuracaksınız ki bilgisayarınızdan çıkan şey, fotoğraf giydirilmiş bir kutu değil, arkasında panel listesi olan koordineli bir sistem olacak.

Doku, modelin size söylediği yalandır

Bir yüzeye atanmış malzemenin ölçüsü yoktur. Yüzey neyse ona göre ölçeklenir, yani her zaman "tutar" — sorun tam olarak budur. İmalatçının cevap beklediği bütün soruları örter; üstelik o kadar ikna edici örter ki ihaleye kadar kimse sormaz.

• Doku, bir panelin kesileceği levhaya 40 mm sığmadığını size hiçbir zaman söylemez.
• Parapetteki kesik paneli göstermez — oysa müşterinin fotoğrafını çekeceği panel odur.
• Sayılamaz; dolayısıyla fiyatlanamaz, dolayısıyla kontrol edilemez.
• Duvarla birlikte ölçeklenir: tasarım değişince sisteme panel eklenmez, bütün paneller sessizce büyür.

Duvardan değil, levhadan başlayın

Alüminyum kompozit, düz levha olarak gelir. Çoğu pazarda en yaygın ölçü 1250 × 2500 mm'dir; levha başına 3,125 m² ham malzeme. Daha geniş bobinler ve daha uzun levhalar da var, ama sayısız binanın ritmini 1250 mm genişlik belirler; tasarımı bu sayıyla sınamak gerekir.

Bitmiş panel her zaman levhadan küçüktür, çünkü levha katlanmak zorundadır. Dört kenarı kıvrık, 25 mm kanatlı bir kaset, tolerans hesaba katılmadan her yönde 50 mm kaybeder. Temiz yerleşen bir tasarımla her iki levhadan birini hurdaya çeviren tasarım arasındaki fark budur.

• Önce panel genişliğini sabitleyin; düşey taşıyıcı aralığı panele uyar, panel taşıyıcıya değil.
• Geniş düz kasetler daha sakin görünür ama daha çok teneke etkisi (oil-canning) yapar; yalayıcı ışıkta arkadaki her takviyeyi okursunuz.
• Bir cephenin tamamında iki ya da üç panel ölçüsü kullanmak kısıt değil, savunulması gereken bir disiplindir.
• Fiyatı duvar alanı değil, levha adedi belirler. 3 m²'lik panelle 3,2 m²'lik panel aynı levhayı harcayabilir.

Derzler zaten çizimdir

Otuz metreden alüminyumu görmezsiniz; bir gölge çizgileri tarlası görürsünüz. Derz genişliği ve derz hizası, cephenin gerçek grafik tasarımıdır ve renk seçilmeden çok önce kararlaştırılır.

• Açık (drenajlı) derzler genellikle 10-20 mm arasındadır; 15 mm rahat ve okunaklı bir varsayılandır.
• Kapalı mastik derzler daha dardır ama size bir bakım kalemi ve bambaşka bir su stratejisi bırakır.
• Görselde derzi gerçek bir girinti olarak modelleyin, arkasına koyu bir yüzey koyun. Düz yüzeye boyanmış koyu çizgi her açıdan yanlış okunur.
• Yatay derzleri kat kotlarıyla ya da pencere üst kotlarıyla hizalayın. Pencere lentosunun 300 mm altında yüzen yatay derz hata gibi görünür, çünkü hatadır.
• Köşe çözümüne erken karar verin: gönyeli köşe paneli mi, yoksa her cephenin kendi aksını koruduğu köşe derzi mi? İkisi de doğru. Kararsızlık değil.

Kimsenin render almadığı yarısı: alt konstrüksiyon ve hava boşluğu

Havalandırmalı giydirme cephe, su geçirmez bir kabuk değildir. Hava şartlarını üstlenen, bilerek bir miktar suyu içeri alan ve bu suyu arkadaki boşlukta drene edip kurutan bir perdedir. Sistemin kendisi o boşluktur. Paneli çizip boşluğu atlarsanız, kaplamayı çalıştıran şeyi çizmemiş olursunuz.

• Konsollar döşeme alnına ya da taşıyıcı duvara bağlanır; konsolla yapı arasında genellikle bir ısı kesici pul bulunur.
• Düşey L ya da T taşıyıcılar konsollar arasında uzanır. Aralıkları bir panel kararıdır, varsayılan bir değer değil.
• Panelin arkasında temiz ve havalandırılmış bir boşluk — çoğunlukla 20-50 mm aralığında — altta ve üstte açık olmalı ki hava gerçekten hareket edebilsin.
• Yalıtım ve su itici örtü (membran), boşluğa sıkıştırılmaz; boşluğun iç tarafında, taşıyıcı yüzeyin üstünde durur.
• Alüminyum, metre başına derece başına yaklaşık 0,023 mm hareket eder. 3 metrelik bir sıra, 60 °C'lik yıllık salınımda yaklaşık 4 mm oynar — bunu ya derzler ve bağlantılar yutar ya da panel burkulur.
• Boşluktaki yangın bariyerleri ve öz (core) sınıfı şartname konusudur — ama modellediğiniz boşluk, onların etrafında inşa edilecek boşlukla aynı olmak zorundadır.

Bunların hepsini elle modellemek dürüst ama yavaş bir iştir: aks, panel bileşeni, dizilim, her boşlukta düzeltme, sonra arkadaki konsollar ve taşıyıcılar, sonra sayım. İnsanların çoğu, cephe değiştiği için işi ikinci kez yapmaya sıra gelince pes edip dokuya geri döner.

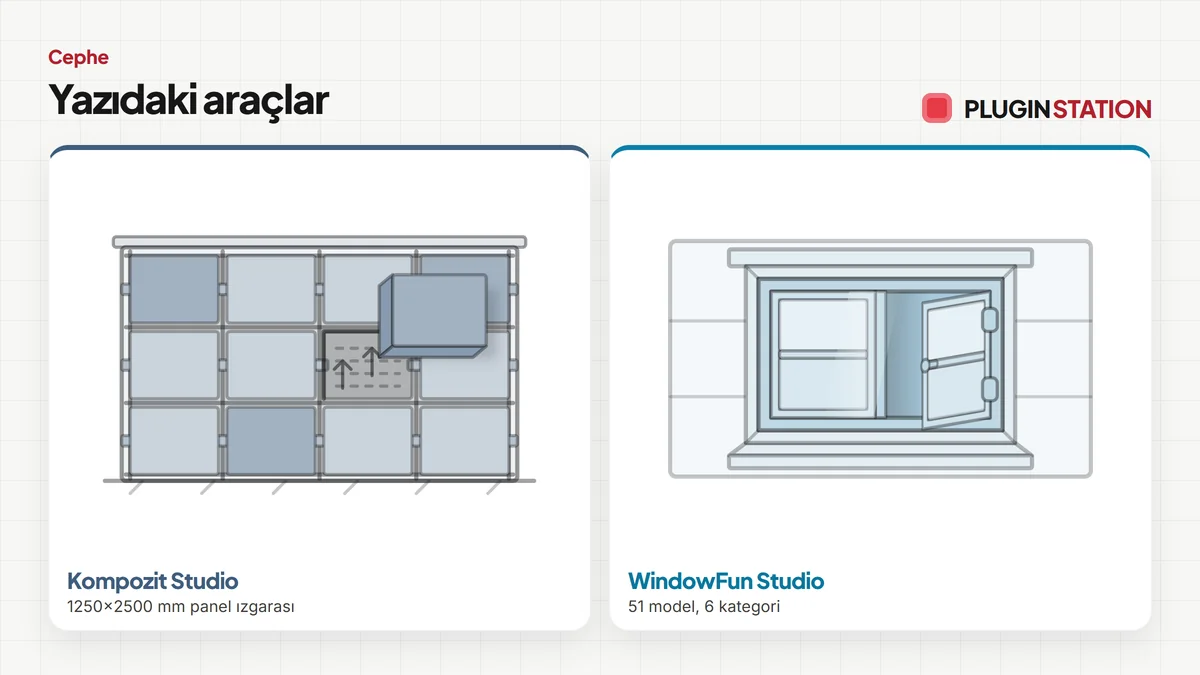

Kompozit Studio tam olarak bu döngü için var: cephe yüzeyini seçiyorsunuz, ACM sistemini 1250 × 2500 mm panel ızgarası üzerine kuruyor ve hem m² hem adet olarak CSV metraj veriyor. Katalogdaki karşılaştırma elle 150 dakikaya karşı 45 saniye; SketchUp 2021-2026 ile çalışıyor. Asıl kazanç ilk turdaki hız değil: ikinci ve üçüncü turun da ilk tur kadar ucuz olması.

Cepheyi ele veren yer, boşluklardır

Modelde çoğu kişi paneli pencereye göre keser ve devam eder. Şantiyede ise bir iç kıvrım, bir kapama profili, damlalıklı bir denizlik, bir mastik hattı ve şu karar vardır: kaplama kasanın önünden mi geçiyor, yoksa kasaya mı dayanıyor? Bu detay çizimin yüzde 5'idir; yanlış yapılırsa maliyetin yüzde 40'ıdır.

• Pencere iç kenarı (reveal) derinliğini gerçek değeriyle modelleyin. Bu değer boşluk + taşıyıcı + panel + kasa konumunun toplamıdır; hoşunuza giden bir sayı değil.
• Denizlikte eğim ve damlalık olmalı. Modeldeki düz denizlik, ikinci yılda alttaki panelde akıntı lekesine dönüşür.
• Kasa konumunu cephe boyunca sabit tutun; tutmazsanız gölgeler bunu herkese söyler.
• Panel derzinin pencere kenarına birkaç santim mesafede düşmediğinden emin olun. Ya tam hizalayın ya da açıkça uzaklaştırın.

Boşluğa oturan pencere, etrafındaki panelle aynı disiplini hak eder. WindowFun Studio 6 kategoride 51 model taşıyor; SketchUp 2024-2026 üzerinde CSV, DXF ve PDF teklif çıkarıyor. Böylece iç kenardaki kasanın gerçek bir derinliği ve gerçek bir profili olur, temsili bir kutu değil. Katalog verisi: 40 dakikaya karşı 25 saniye.

SketchUp'tan panel listesi almak

Panel listesi, sonradan üretilen ekstra bir çıktı değildir. Panelleri yüzey olarak değil nesne olarak modellemenin doğal sonucudur. Modelleme sırasında adlandırmayı doğru kurun; liste kendini yazar.

• Grup değil, bileşen kullanın. Her grup kendine ait tek seferlik bir tanımdır; aynı gruplar tek bir kalem altında toplanmaz, bileşenler toplanır.
• Ölçüyü bileşen tanımı, konumu ise örnek adı taşısın — P-1200x2450, örnek adı A-03-12.
• Alt konstrüksiyona kendi etiketlerini verin; böylece render için gizlemek ve ihale için saymak arasında hiçbir şeyi yeniden kurmadan geçersiniz.
• SketchUp Pro'daki Generate Report; tanımları, örnek sayılarını ve dinamik öznitelikleri CSV'ye aktarır — ama kalitesi tamamen adlandırma düzeninize bağlıdır.
• m² ile birlikte levha adedini de raporlayın. m² tasarımın sayısıdır; fatura levhadan çıkar.

İkinci revizyonu da atlatan bir yöntem

• Tek bir panel çizmeden önce levha formatını ve derz genişliğini sabitleyin.
• Aksı boşluklardan ve tek bir düşey referanstan kurun; kesik parçaları köşelere ve parapete itin.
• Tek bir paneli, kıvrım derinliğiyle birlikte bileşen olarak kurun ve çoğaltın — asla patlatmayın.
• Render'da hiç görünmeyecek olsa bile boşluğu ve taşıyıcıları modelleyin; iç kenar ölçülerini gerçek kılan onlardır.
• Bir boşluğu doğru dürüst detaylandırın ve tekrar kullanın. Binadaki diğer bütün boşluklar, zaten verdiğiniz bir kararın kopyasıdır.
• Görseli almadan önce metrajı alın. Sayılar sizi utandırıyorsa, görsel için henüz erkendir.

Bunların hiçbiri cepheyi tek başına daha güzel yapmaz. Yaptığı şey, güzel versiyonun imalatçıyla temasa dayanmasını sağlamaktır — ve müşteri pencereyi 400 mm kaydırdığında, cepheyi baştan kurmak yerine tek bir aks çizgisini kaydırmanızı.
