SketchUp için Akıllı Pencere Oluşturucu: Ölçüyü Yazın; Kasa, Kanat, Cam ve Teklif Kendiliğinden Kurulsun

Siz cephesi düşünülmüş görünen mimarsınız; müşteri kahvesini bitirmeden teklifi masaya koyan doğramacısınız. Akşamın öbür hâlini gözünüzde canlandırın: üç katlı bir cephede kırk boşluk, her kasa elle kutulanmış, her kanat tek tek ötelenmiş, her cam yerine itilmiş; ardından profil metresi için hesap makinesi. Sonra müşteri bir duvarı kaydırıyor. Bir SketchUp akıllı pencere oluşturucu bu sırayı tersine çevirir: boşluğun ölçüsünü yazarsınız; kasa, kanat, fitil ve cam gerçek bir pencerenin kurallarıyla kendini kurar, metraj da aynı geometriden sayılır. Bizimki WindowFun Studio. Yazdığınız ölçüden pencerenin tamamını da teklifini de o çıkarır.

SketchUp için akıllı pencere oluşturucu nedir?

Pencere içinde cam olan bir dikdörtgen gibi görünür; aslında küçük bir yapıdır: dış kasa, kasaya binen bir ya da birkaç kanat, onu bölen düşey ve yatay kayıtlar, camı tutan cam çıtası, iki yüzde fitil ve donanım. Akıllı pencere oluşturucu bitmiş pencereleri değil, bu ilişkileri kural olarak saklar. 1500 × 1200 mm, iki açılır kanat isteyin: kasa ve orta kayıt paylarını aldıktan sonra her kanadın ne genişlikte olacağını, profilin içine ne derinlikte bir cam paketi sığacağını ve kolun nereye geleceğini hesaplar. 1800 × 1400 isteyin; ilk sonucu germek yerine aynı hesabı baştan yapar. Bunun elle nasıl yapıldığını görmek isterseniz, SketchUp'ta pencere nasıl yapılır rehberimiz kasayı, kanadı ve camı tek tek anlatıyor.

Akıllı pencere oluşturucu, elle çizim ve sabit pencere bileşenleri

SketchUp modeline pencere koymanın üç yolu var ve her biri başka bir anda tıkanır.

• Elle çizim. Sabırlıysanız kesin olur, her milimetre sizin elinizdedir. Tekrarda ve revizyonda tıkanır: kırk pencere kırk kasa demektir, değişen bir boşluk o pencereyi yeniden çizmek demektir. Metraj da kendi modelinizde metreyle yaptığınız ayrı bir iştir.
• Kütüphaneden sabit bileşenler. Yerleştirmesi hızlıdır, kütle modeli için yeter. Tek ölçüleri vardır. 1200 mm'lik pencereyi 1500 mm'ye ölçekleyin; 70 mm'lik kasa kalınlaşır, kol uzar ve modeldeki hiçbir şey ne kadar profil olduğunu bilmez.
• Akıllı, parametrik pencere oluşturucu. Tipi seçer, ölçüyü yazarsınız; parçalar o ölçü için gerçek profil kesitleriyle kurulur ve pencere kendi ayarlarını üstünde taşır, sonradan yeniden kurulabilir. Miktarlar ikinci bir ölçümden değil, kurulumun kendisinden gelir.

Parametrik pencere üreteci tek bir ölçüden neler kurar?

WindowFun Studio'da panel, canlı 2B ve 3B önizlemeli bir HtmlDialog'dur; pencereyi modele girmeden önce görürsünüz. Ölçüler mm, cm, m ya da inç girilebilir. Kuralların kapsadıkları şunlar:

Kasa, kanat ve profil detayı

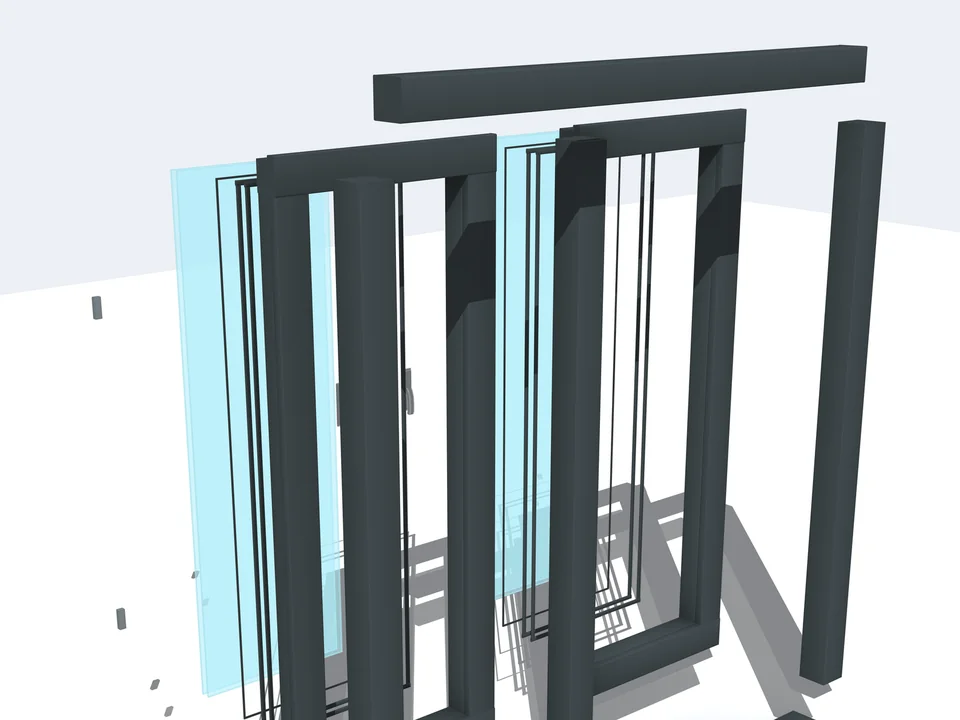

Profil detayı kasa ve kanat profillerine, kanat bindirmesi ve çıkıntısına, düşey ve yatay kayıtlara, cam çıtasına, koyu gri iç ve dış fitile, sürme rayına ve 3 kademeli pahaya kadar iner. Bunlar modelde ayrı parçalardır; bir WindowFun penceresini patlattığınızda kasa, kanatlar, cam ve fitilin birbirinden ayrılmasını bu yüzden görürsünüz.

Cam paketi

Tek, çift ya da üç cam; low-e çift ve üçlü; ayarlanabilir ara boşluk ve cam kalınlığı; şeffaf, mavi, yeşil, bronz ya da buzlu cam ve opaklık ayarı. Kurallar paketi profille karşılaştırır: profile sığmayan bir cam paketi, cama yer bırakmayan bir profil ya da negatif bir ölçü, hiçbir şey kurulmadan doğrulamada durdurulur.

Malzeme, kol ve açılım

PVC, alüminyum ve ahşap profiller; beyaz, antrasit ve meşe tonlarını içeren bir renk seti. Modern, klasik ya da minimal kol. Sol, sağ, üst ya da alt menteşe, içe ya da dışa açılım ve açılma açısı; böylece vasistas cephede kapalı çizilmek yerine açık hâlde gösterilebilir.

Pencere tipi kataloğu: kanatlı, çift açılım, vasistas, sürme, Fransız ve kemerli

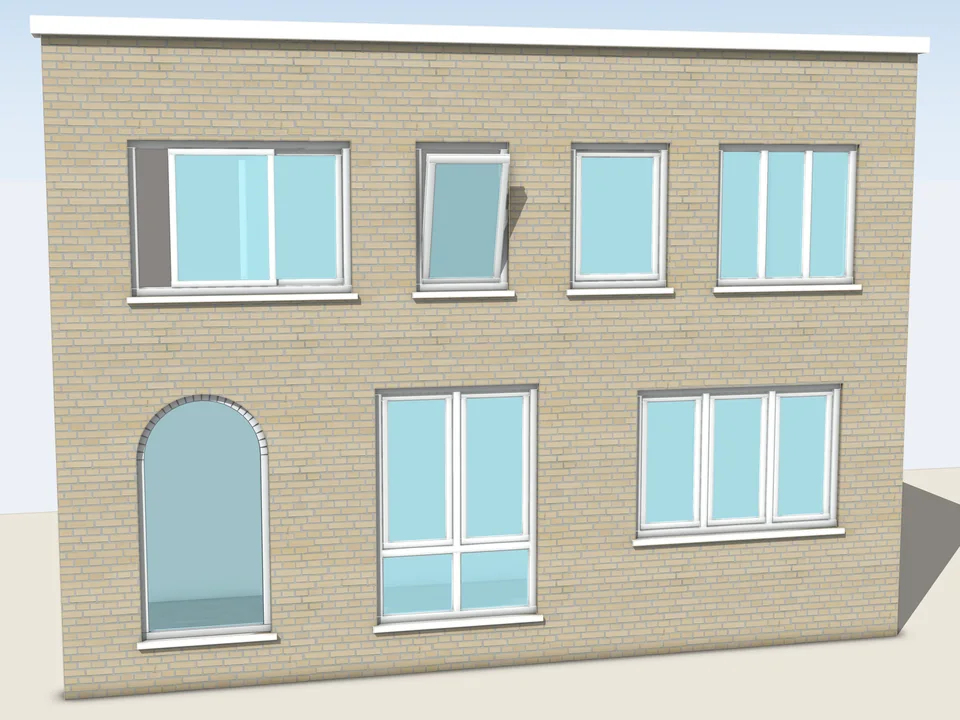

Akıllı bir oluşturucu ancak bildiği tipler kadar işe yarar. WindowFun Studio'nun altı kategoride 51 modellik bir kataloğu var: 1, 2, 3 ve 4 kanatlı, sürme ve Fransız; kategori sekmeleri ve arama kutusuyla. Adların arkasında her pencere tipi kendi geometri modülünden doğar: sabit, tek, çift ve üç kanat açılır, vasistas, dışa açılan, çift açılım (tilt-turn), üçlü sabit, üçlü katlanır, çift sürme ve kemerli. Siz modeli seçersiniz; o tür pencerenin nasıl bir araya geleceğine modül karar verir. Kataloğun kendisini, WindowFun Studio'nun kasa, kanat ve malzeme listesi yazımız daha ayrıntılı anlatıyor.

Pencereyi yerleştirmek: tek tek ya da plan kenarı boyunca

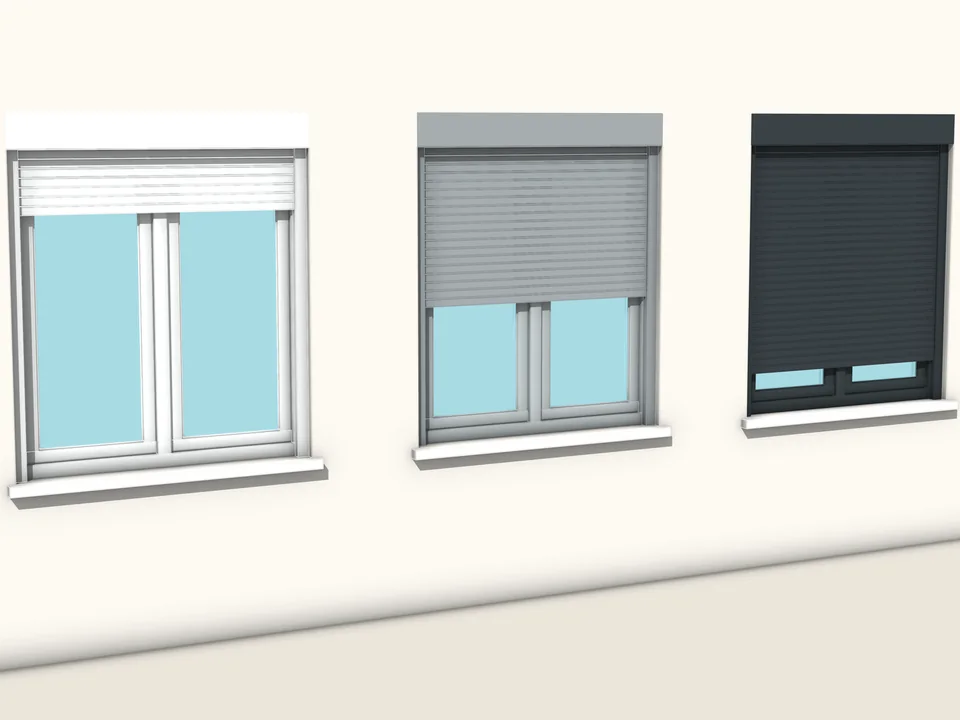

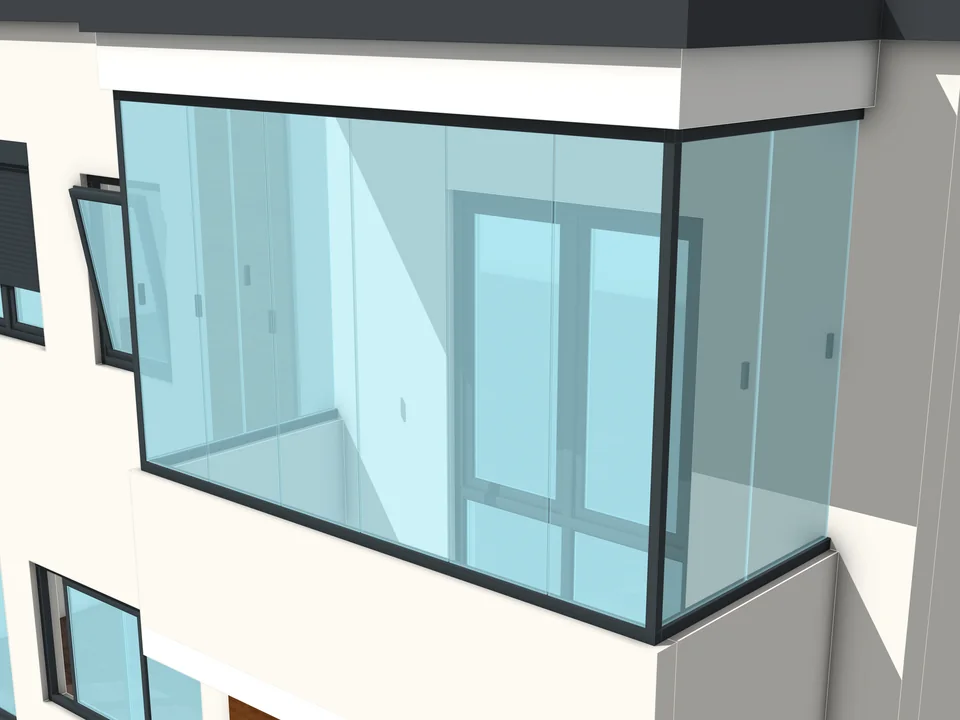

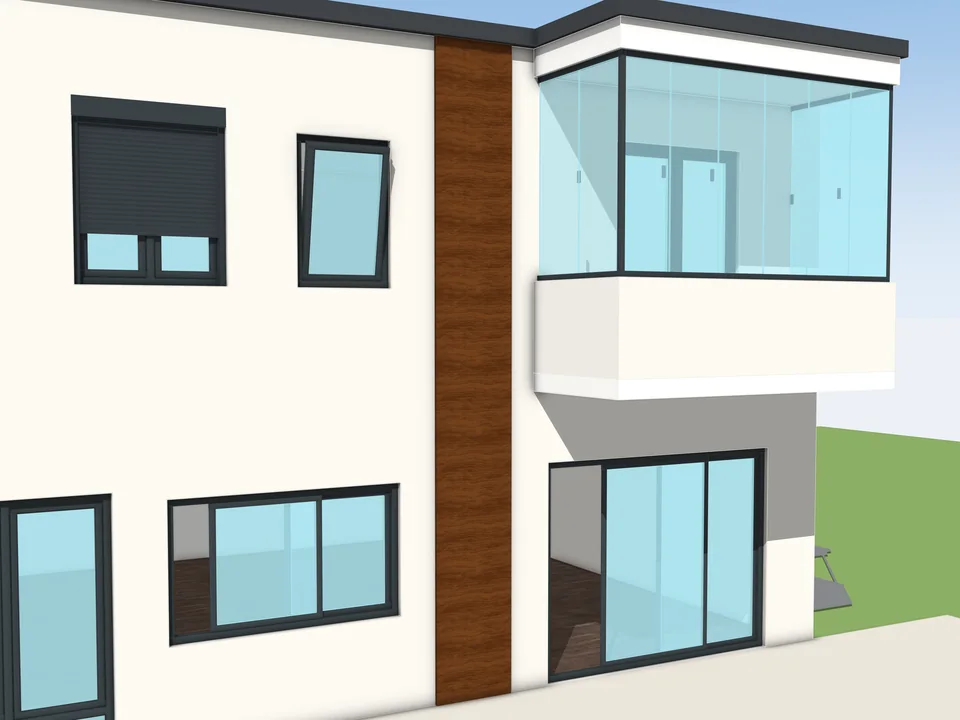

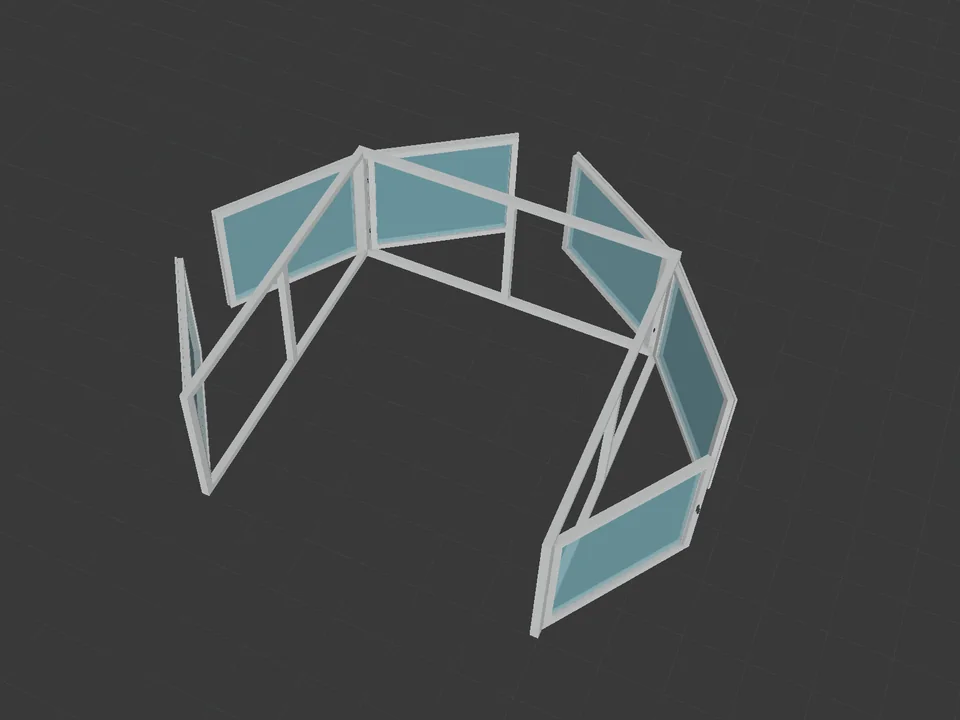

Pencereler serbestçe ya da seçili bir yol boyunca yerleştirilebilir. Tek bir kenar, eğimli bir kenar ya da L, U ve C biçiminde bağlı plan kenarları seçin; her segment kendi genişliği hesaplanmış bir pencereyle dolar, yol ters gelirse yönü çevrilebilir. Oluşturucu ile bileşen kütüphanesi asıl burada ayrılır: köşeyi dönen bir pencere dizisi tek bir işlemdir, kopyala-gerdir oturumu değil. Aynı fikir L ve U hatta kurulan cam balkona ve açıklığı tek ayarla belirlenen panjura da uzanır. SketchUp'ta pencere ve kapı yerleştirmenin nerede bozulduğunu anlatan yazımız, hangi aracı kullanırsanız kullanın kaba boşluğu, söveyi ve boşluğu düzenlenebilir tutmayı ele alıyor.

Boşluk değişince: yerinde yeniden kurmak

Sabit pencerenin en pahalıya patladığı yer revizyondur. Bir WindowFun penceresi ayarlarını üstünde taşır. Yerleştirilmiş pencerenin kök grubunu seçin, kayıtlı ayarları panele geri gelsin; ölçüyü, camı ya da açılımı değiştirin, pencere tek geri alma adımında yerinde yeniden kurulsun. Her işte kullandığınız standart bir pencereniz varsa şablon yöneticisi ücretsiz katmanda üç şablon, Design Pro lisansıyla sınırsız şablon tutar. Değişen bir boşluk bir akşamı değil, bir dakikayı alır.

Modelden metraja: pencere listesi, malzeme listesi, DXF ve yazdırılabilir teklif

Akıllı bir oluşturucunun öbür yarısı, ondan çıkanlardır. Her parça kuraldan kurulduğu için sayılabilir. Cost Pro lisansıyla maliyet motoru kasa, kanat ve kayıt metresini, cam metrekaresini, fitil metresini ve donanımı sayar; ardından yüzey çarpanını, beş hazır profil markasından birini ya da özel bir markayı ve para birimini uygular. Bundan noktalı virgüllü bir CSV malzeme listesi, eklentinin kendi yazdığı ve nesneleri katmanlara ayrılmış bir DXF teknik çizim, yazdırılabilir bir PDF teklif ve Design Pro ile toplu bir rapor çıkar. Ayrıca modeldeki her WindowFun penceresini katalog adıyla sayan bir envanter var: elle yazmanız gerekmeyen bir pencere listesi. Herhangi bir SketchUp modelinden miktar çıkarmanın genel yolları için SketchUp metraj çıkarma rehberimize bakın.

Akıllı pencere oluşturucuyla gerçek bir iş akışı

• WindowFun Studio'yu açın, bir kategori sekmesi seçin ya da arayın, modeli seçin: çift açılım, çift sürme, Fransız pencere.
• Genişliği ve yüksekliği çalıştığınız birimde yazın. Profil malzemesini ve rengini, cam paketini, kolu ve açılım yönünü belirleyin.
• Canlı 2B ve 3B önizlemeye bakın. Cam paketi profile sığmıyorsa doğrulama bunu hiçbir şey kurulmadan söyler.
• Pencereyi tek başına yerleştirin ya da plan kenarlarını seçip her segmentin kendine göre ölçülendirilmiş bir pencereyle dolmasını bekleyin.
• Müşteri duvarı kaydırır: pencereyi seçin, sayıyı değiştirin, yerinde yeniden kurun; tek geri alma adımı.
• CSV malzeme listesini, DXF'i ve PDF teklifi alın; envanteri çalıştırıp modeldeki her pencereyi adıyla görün.

Akıllı pencere oluşturucunun yapmadıkları, açıkça

• Bunu bir tasarım ve teklif aracı olarak görün. DXF ve CSV, fiyatlama ve atölye çizimi için dürüst bir metrajdır; doğrulanmış bir CNC dosyası değildir.
• 51 katalog kaydı adı, kategoriyi ve lisansı en yakın temel geometriye bağlar. Bazılarının kendine özgü detayları (yatay kayıt konumu, alttaki sabit cam, 4 kanatlı düzen ve özel sürme tipleri) henüz tamamlanmadı; yani birkaç model tam kendi çizimi yerine yakın akrabasından kurulur. Her kayda kendi geometrisi yol haritasında.
• Panel Türkçe, İngilizce ve Almanca konuşur; ama Ruby menüleri ve uyarı mesajları şimdilik yalnız Türkçe. Bunları panelin düzeyine çekmek yol haritasındaki sıradaki adım.
• 51 modelin dördü ve üç şablon slotu lisanssız açıktır. Cost Pro (maliyet motoru) ve Design Pro (kalan 47 model, sınırsız şablon, toplu rapor) birbirinden bağımsız, makineye kilitli iki lisanstır; biri ötekini gerektirmez.

WindowFun Studio mu, WindowFun web aracı mı, Door Studio mu?

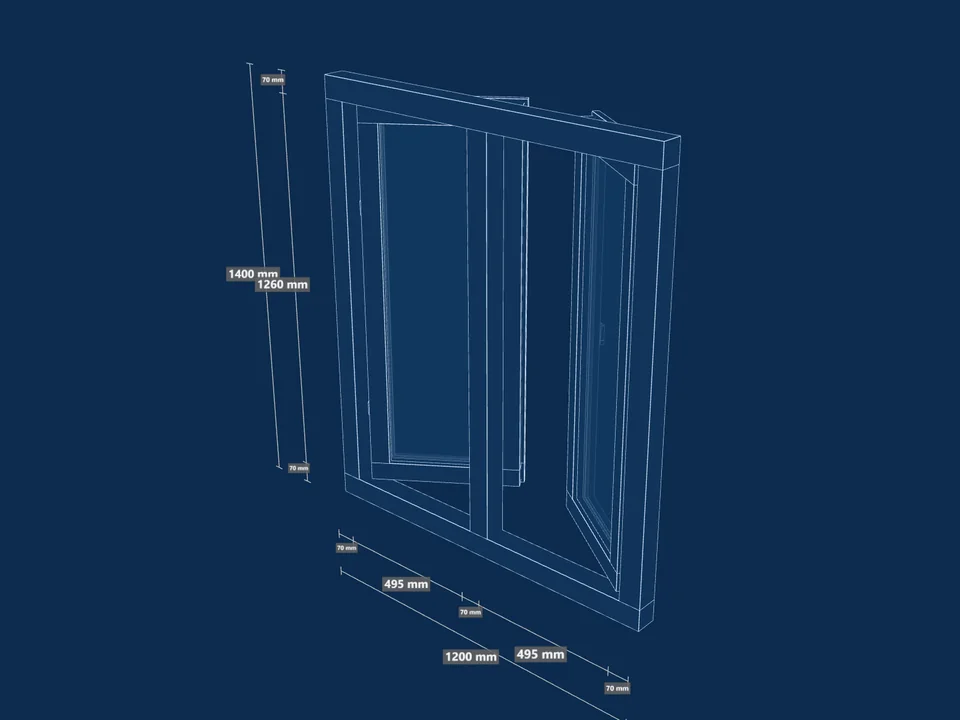

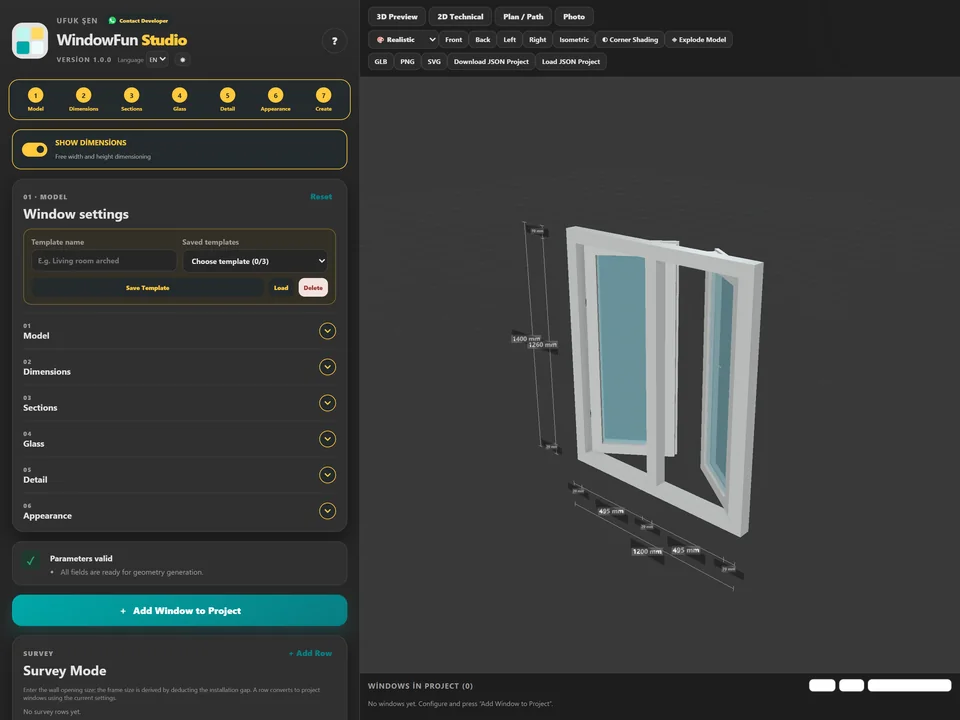

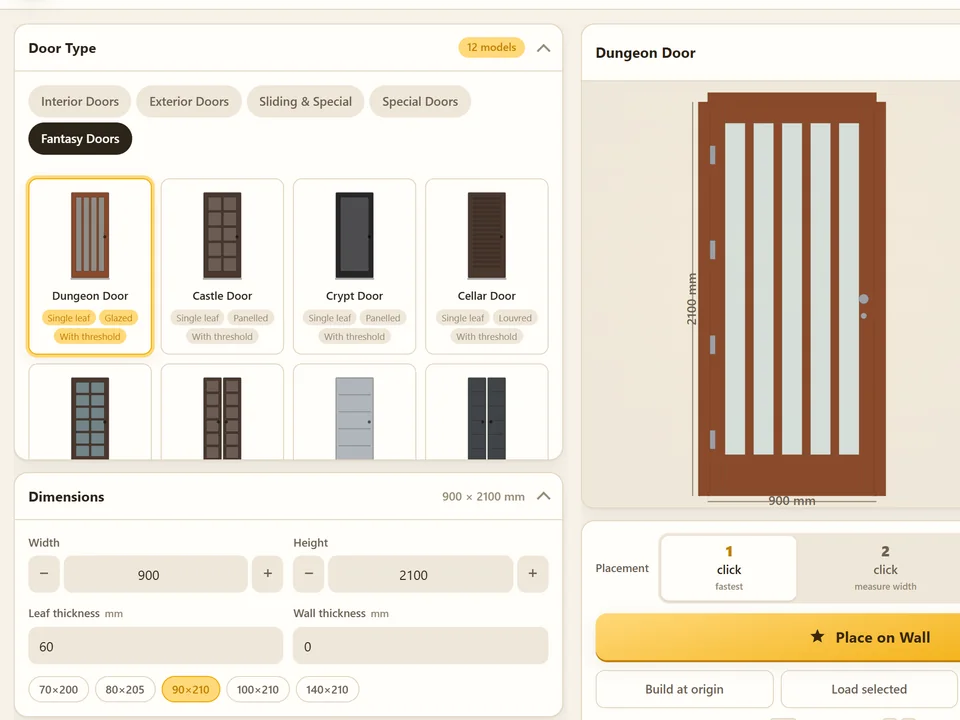

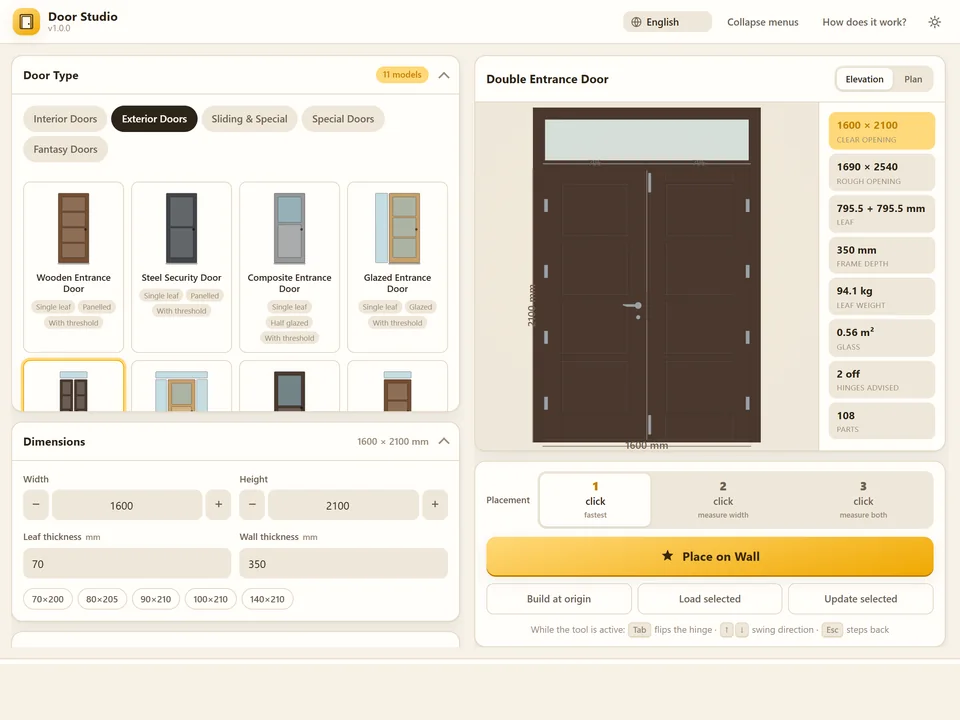

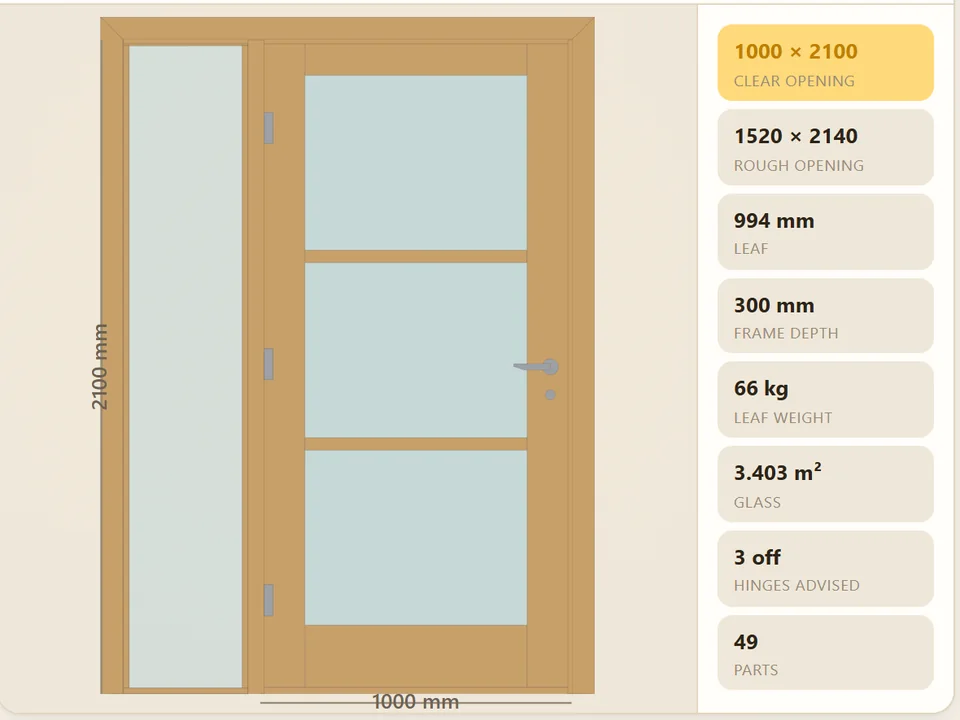

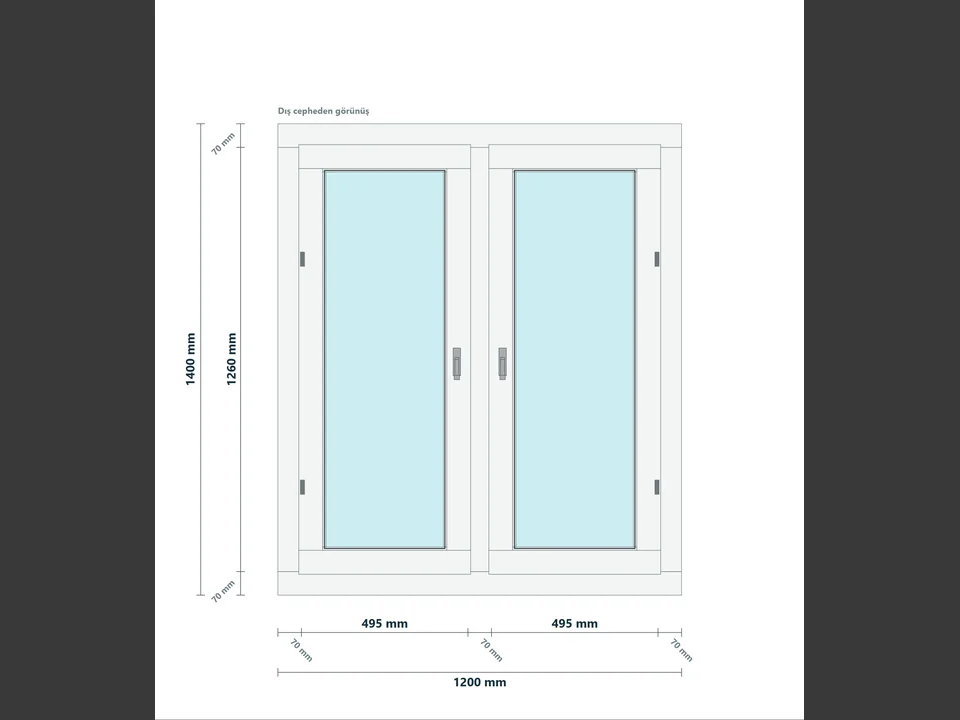

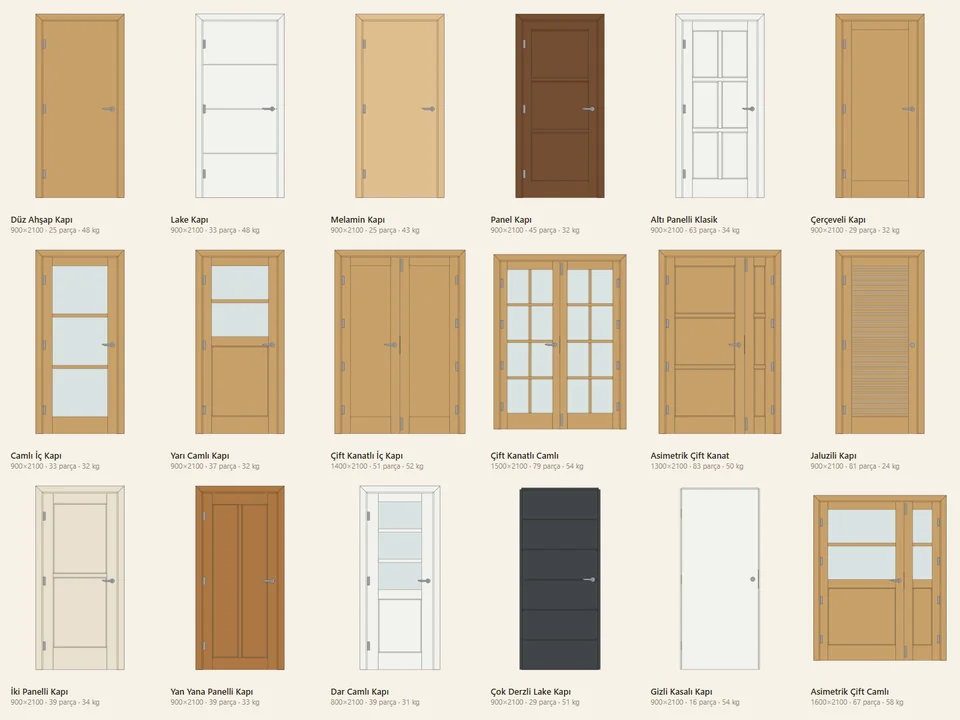

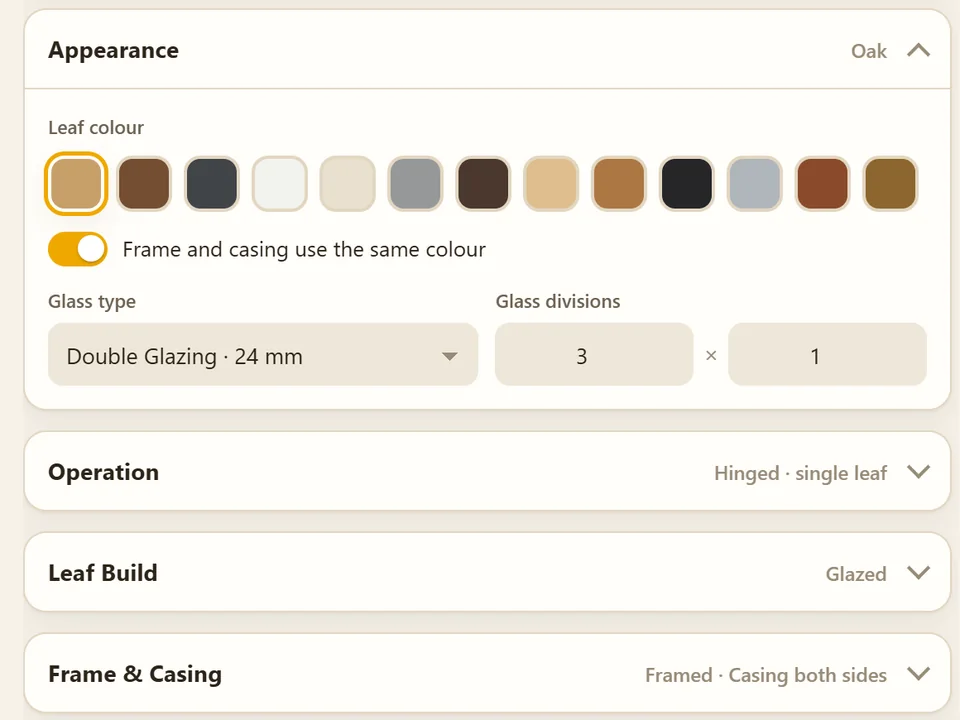

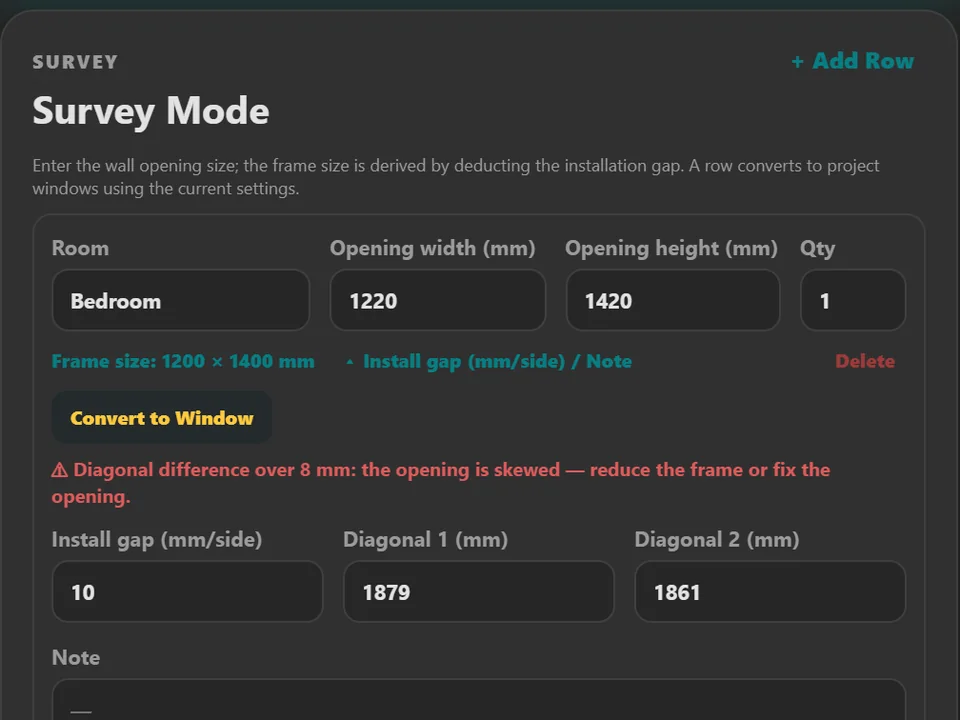

Araçlarımızdan üçü boşluklarla ilgilenir. WindowFun Studio, bu yazının konusu olan SketchUp eklentisidir: pencereler modelinizin içinde kurulur, plan kenarlarınız boyunca yerleşir, teklif için sayılır. WindowFun Studio Web, iş tekliften ibaret olduğunda ve ortada SketchUp modeli olmadığında kullanılan tarayıcı sürümüdür: canlı 3B görünüm, ölçülü görünüş, fiyatlı teklif ve boy optimizasyonlu kesim listesiyle 55 parametrik model, çevrimdışı. Aynı cephedeki kapılar için Door Studio, yerleştirildiği duvarın yönünü, kalınlığını ve döşeme kotunu okur, gerçek kasa ve donanımla 51 kapı modeli kurar; nasıl yaptığını Door Studio yazımız gösteriyor.

SketchUp akıllı pencere oluşturucu hakkında sorular

Akıllı pencere oluşturucu, dinamik bileşen pencereyle aynı şey mi?

Hayır. Dinamik bileşen, formüllerini sizin yazıp bakımını sizin yaptığınız tek bir nesnedir. Akıllı pencere oluşturucu ise bir üreteçtir: tipi seçer, ölçüyü yazarsınız; o ölçü için kasa, kanat, kayıt, fitil ve camı hazır yazılmış kurallardan kurar, ardından ayarları pencerenin üstüne kaydeder ki sonradan yerinde yeniden kurulabilsin.

WindowFun Studio hangi SketchUp sürümlerinde çalışır, internet gerekir mi?

Masaüstü SketchUp 2024, 2025 ve 2026. Hiçbir veri bilgisayardan çıkmaz: katalog, geometri, maliyet hesabı ve CSV, DXF, PDF çıktılarının tamamı yerelde üretilir; lisans doğrulaması da yerelde yapılır. Hesap açmak ya da sunucuya bağlanmak gerekmez.

Parametrik pencere eklentisinin DXF'ini doğrudan imalata gönderebilir miyim?

WindowFun Studio'dan hayır; bunu açıkça söylüyoruz. DXF ve CSV, modelin kendi geometrisinden yazılan, fiyatlama ve atölye çizimi için metrajlardır; doğrulanmış bir CNC dosyası değildir.

Pencere üretecini lisans almadan deneyebilir miyim?

Evet. 51 katalog modelinin dördü ve üç şablon slotu baştan çalışır; karar vermeden önce kendi modelinizde gerçek pencereler kurabilir, yerleştirebilir ve yeniden kurabilirsiniz. Cost Pro ile Design Pro ayrı ayrı alınır; yalnız ihtiyacınız olan yarıyı alırsınız. Güncel koşullar ürün sayfasında.

Avantajı açık: kanat kutulamayı bırakıp pencere seçmeye başlarsınız, cephe her revizyonu atlatır, teklif de bir gün sonra değil modelle birlikte çıkar. WindowFun Studio'yu, Udemy'de 7.269 öğrencisi olan 18 yıllık SketchUp eğitmeni Ufuk Şen, pencere kasalarında kaybolan o akşam için yazdı. Neler kurduğunu görmek için WindowFun Studio sayfasını açın, sıradaki cephenin pencerelerini onunla yerleştirin.
