SketchUp'ın içinde mi çalışıyor?

Hayır, öyle bir iddiası da yok. Prefabrik Stüdyo bir eklenti değil, tarayıcıda çalışan bir stüdyo; projede ne Ruby var ne de .skp. Tasarımı masaüstü tarayıcıda yaparsın (varsa WebGPU, yoksa kendiliğinden WebGL) ve yapıyı GLB olarak dışarı alırsın; glTF okuyan her modelleme ya da render programı bu dosyayı açar.

0.1.0 sürümünde 20 dolar neyi kapsıyor?

Bu, alfa bir sürüme konmuş önerilen bir fiyat; paketlenmiş bir lisans değil. Tek ödeme, abonelik yok; bu sürümde hesap ya da aktivasyon katmanı da yok. Modellediğin yapılar ve dışa aktardığın GLB dosyaları senin, kendi ticari işlerinde kullanabilirsin; stüdyonun kendisi ise satılamaz, dağıtılamaz. Fiyat özellik listesi bitmeden konduğu için 0.x hattındaki güncellemeler bu fiyatın içinde.

Bu sayılarla imalata girilir mi?

Ön tasarım gözüyle bak; alt bilgide de aynısı yazıyor: kavramsal ön tasarım modeli, statik proje değil. Kesit kontrolü basitleştirilmiş bir TS 11372 narinlik ve kullanım oranı kontrolüdür; gerçek hesabı yine yetkili bir mühendis imzalar, metraj da kesim listesi değil bütçe rakamıdır. 0.1.0'ın satın almadan önce bilmen gereken diğer sınırları: arayüz yalnızca Türkçe, BOM önizleme ve görünüm çubuğunun bir bölümü hâlâ taslak, tek çıktı biçimi GLB ve iki otomatik test motoru değil şablon iskeletini sınıyor.

LABORATUVARDATarayıcıda çalışır

Prefabrik StüdyoÇeliği ve Metrajı Elle Hesaplamadan: Kaydırıcıyı Çekin, Prefabrik Yapı ve Metraj Anında Güncellensin

Müşteri “biraz daha geniş olsun” dediğinde yeni rakamları oracıkta görür. Her kaydırıcı; karkası, makasları, aşıkları, kaplamayı ve temeli anında yeniden kurar; çelik kilosunu, panel m²'sini, vida ve M16 dübel sayısını hesaplar.

3,6-15 m x 4,8-24 m
3 makas tipi, otomatik seçim
Canlı çelik kg + panel m²

Haber Ver

Şu an tezgâhtaki SketchUp eklentileri.

Masaüstü tarayıcı - tercihen WebGPU, yoksa kendiliğinden WebGL (görünüm penceresinde rozetle belirtilir) · 0.1.0'da tek dışa aktarım biçimi GLB (ikili glTF) · SketchUp eklentisi değil - projede ne Ruby var ne de .skp kodu · v0.1.0

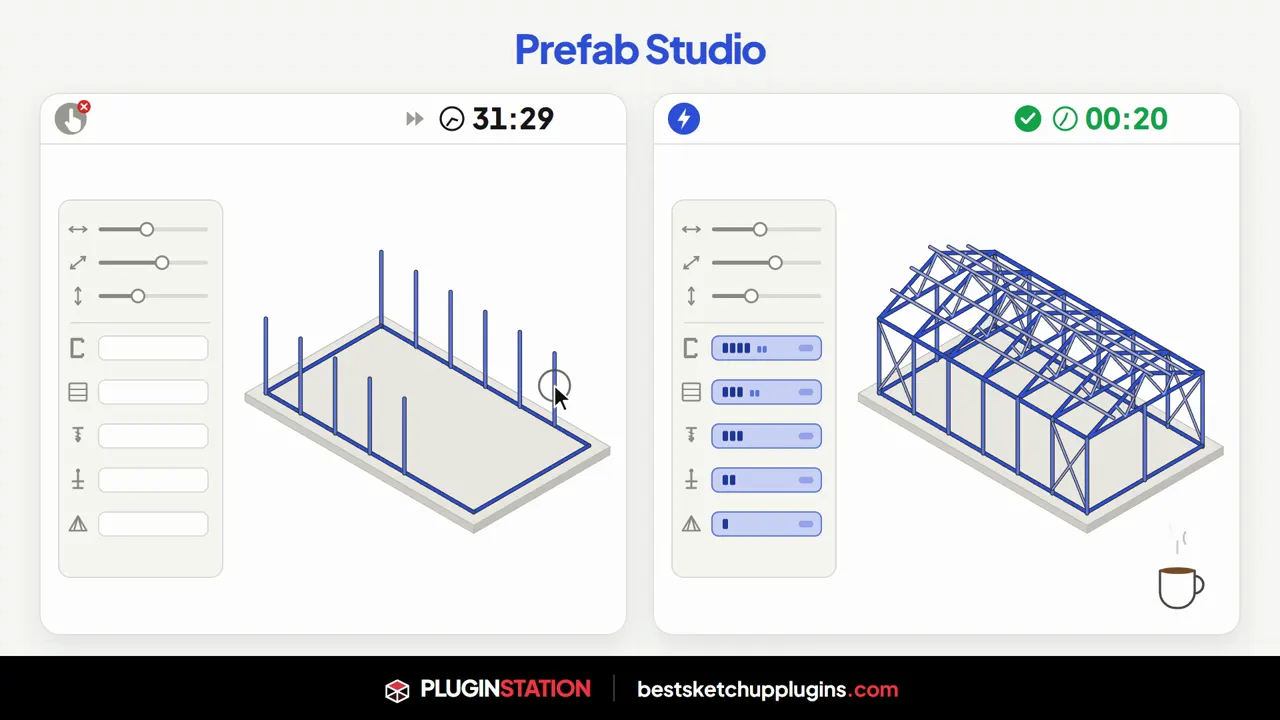

Solda iş elle, sağda aynı iş eklentiyle.

Prefabrik Stüdyo

Her özellik, tek bakışta

Eklentinin sizin için yaptığı iş; liste olarak değil, çizerek.

Kaydırıcıyı çekin, bina kurulsun

Genişlik 3,6–15 m, boy 4,8–24 m, duvar 2,5–5,5 m: her çekişte karkas, makaslar, aşıklar, kaplama ve temel yeniden kurulur.

Makası açıklık seçer

6,5 m'ye kadar Fink, 8 m'ye kadar Pratt, üstünde Howe; 9,5 m'yi geçen açıklıkta çatı öngerilmeli C40 prekast makasa döner.

Kesit yüke göre gelir

Ölü ve hareketli yükü siz girin; 60, 80 ya da 100 mm C, U veya Sigma kesit narinlik ve kullanım oranıyla ekrana gelir, cıvatası da ona göre seçilir.

Kabuk tek düğmeyle değişir

Duvarda 40–150 mm PUR sandviç panel ya da 8–30 mm Betopan, çatıda PIR, PUR veya taşyünü dolgulu panel; eğimi 5–35 derece arasında siz verin.

Metraj her çekişte güncel

Çelik kilosu, panel m², çatı vidası, 1,35 m aralıkla yerleşen M16 dübel ve makas adedi siz kaydırırken yeniden sayılır; teklif öncesi baştan saymazsınız.

Isı köprüsünü görün, yapıyı açın

Termal mod profil ısı köprülerini gösterir; patlatılmış görünüm ve çatı, duvar, karkas, temel anahtarlarıyla yapıyı katman katman inceleyip GLB olarak alın.

İş Yükü Testi

Prefabrik Stüdyo ile yüzde 99 daha az iş

ElleKarkası yeniden kurup metrajı baştan saymak

1 sa 30 dk

Prefabrik Stüdyo ileGenişliği çek; metraj peşinden gelsin

20 sn

%99

bu işte daha az süre

270 kat

daha hızlı

Aynı iş, elle ve eklentiyle geçen süre; yüzde ve kat bu iki süreden hesaplanır.

01
Üç Kaydırıcı, Hazır Bir Bina
Genişlik, uzunluk, yükseklik. Her çekişte dikme ızgarası, makaslar, aşıklar, paneller ve döşeme yeniden kurulur: 3,6-15 m x 4,8-24 m. Karkası baştan modellemezsin.
02
Makas Seçimini Açıklık Yapar
6,5 m'ye kadar Fink, 8 m'ye kadar Pratt, üstü Howe; 9,5 m'yi geçince öngermeli C40 prekast makas. Kesit ve cıvata yükü izler; hangi makasın nereye gittiğini senin hatırlaman gerekmez.
03
Metraj Hep Güncel
Çelik kg, panel m², çatı vidası, 1,35 m'de M16 dübel, makas adedi; her çekişte yeniden hesaplanır. Tümünü GLB olarak dışa aktar. Teklif verirken baştan saymazsın.

Teknik kısım

Önce kılavuzu okuyanlar için.

Uyumlu sürümler: Masaüstü tarayıcı - tercihen WebGPU, yoksa kendiliğinden WebGL (görünüm penceresinde rozetle belirtilir) · 0.1.0'da tek dışa aktarım biçimi GLB (ikili glTF) · SketchUp eklentisi değil - projede ne Ruby var ne de .skp kodu
Sürüm: v0.1.0
Arayüz dilleri: tr

Taban 3,6-15 m en, 4,8-24 m boy; duvar yüksekliği 2,5-5,5 m. Dikme aralığı 0,4-0,8 m, profil eti 0,8-2,0 mm - hepsi kaydırıcı, baştan modelleme değil.
Makas takımı açıklığa göre kurulur: 6,5 m'ye kadar Fink, 8 m'ye kadar Pratt, üstünde Howe; istersen elle de seçersin. 9,5 m'yi geçen açıklıkta çatı öngerilmeli C40 prekast trapez makasa döner.
Soğuk şekillendirilmiş kesiti program seçer: 60 / 80 / 100 mm C, U ya da Sigma; narinlik (λ 75 sınırı) ve kullanım oranı ekranda durur. Toplam yük 260 kg/m²'yi aşınca U yerine C, 520'yi aşınca Sigma gelir; M10 / M12 cıvata da buna göre belirlenir.
Yükleri sen verirsin: ölü yük 100-450 kg/m², hareketli yük 75-350 kg/m². Panel; TS 11372, EN 1993-1-3 ve S320GD+Z galvanizli çeliği referans gösterir.
Kabuk tek düğmeyle değişir: duvarda 40-150 mm PUR sandviç panel ya da 8-30 mm Betopan; çatıda PIR, PUR veya taşyünü dolgulu 40-120 mm panel; eğim 5-35 derece.
Z ya da C profil aşıklar, senin verdiğin aralıkla; o aralığın gerektirdiği RYSB 4,8x19 çatı vidası sayısıyla birlikte.
Temel plağı ve 1,35 m aralıkla kendiliğinden yerleşen M16 kimyasal dübeller.
Metraj sonradan alınan bir rapor değil: çelik kg, panel m², vida adedi, dübel adedi ve makas sayısı her kaydırmada yeniden sayılır.
Görünüm araçları: profil ısı köprülerini yakalamak için termal mod (özel GLSL ısı haritası), patlatılmış görünüm, çatı / duvar / karkas / temel katman anahtarları, 20 adımlık geri-ileri ve üç hazır boyut - Mikro 24 m², Aile 78 m², Atölye 207 m².
Çıktı GLTFExporter ile GLB; taban ölçüsü dosya adına işlenir. Sahne WebGPU ile çizilir, gerekirse kendiliğinden WebGL'e düşer; hangisiyle çalıştığın ekrandaki rozette yazar.

Hâlâ geliştiriliyor

Çıkanlar ve sıradakiler.

Çıktı

Parametrik motor çalışıyor - dört dosyada yaklaşık 2.200 satır TypeScript, her kaydırıcı hareketinde karkası, makasları, aşıkları, kaplamayı, plağı ve dübelleri yeniden kuruyor.
Açıklığa göre otomatik makas seçimi (Fink / Pratt / Howe) ve 9,5 m'de öngerilmeli C40 prekast trapez makasa geçiş.
Narinlik ve kullanım oranı göstergesiyle kesit kararı - 60-100 mm C / U / Sigma - ve M10 / M12 cıvata seçimi.
Canlı metraj: çelik kg, panel m², vida, dübel ve makas sayısı; işe başlamak için üç hazır boyut.
GLB dışa aktarma, termal ısı haritası modu, patlatılmış görünüm, katman anahtarları, 20 adımlık geri-ileri ve WebGL'e düşebilen WebGPU çizici.

Sırada

İngilizce arayüz: koda gömülü tüm Türkçe metinler sözlüğe taşınacak, stüdyo iki dilde de aynı şeyi anlatacak.
BOM önizlemesinin ve taslak hâlindeki görünüm düğmelerinin tamamlanması; metrajın ekrandan çıkıp yazdırılabilir ya da CSV tabloya dönüşmesi.
Motorun kendisini sınayan testler - açıklık kuralları, kesit yükseltme, metraj matematiği - ve GLB'nin yanında imalata dönük DXF çıktısı.

Sormadan önce

Hayır, öyle bir iddiası da yok. Prefabrik Stüdyo bir eklenti değil, tarayıcıda çalışan bir stüdyo; projede ne Ruby var ne de .skp. Tasarımı masaüstü tarayıcıda yaparsın (varsa WebGPU, yoksa kendiliğinden WebGL) ve yapıyı GLB olarak dışarı alırsın; glTF okuyan her modelleme ya da render programı bu dosyayı açar.
Bu, alfa bir sürüme konmuş önerilen bir fiyat; paketlenmiş bir lisans değil. Tek ödeme, abonelik yok; bu sürümde hesap ya da aktivasyon katmanı da yok. Modellediğin yapılar ve dışa aktardığın GLB dosyaları senin, kendi ticari işlerinde kullanabilirsin; stüdyonun kendisi ise satılamaz, dağıtılamaz. Fiyat özellik listesi bitmeden konduğu için 0.x hattındaki güncellemeler bu fiyatın içinde.
Ön tasarım gözüyle bak; alt bilgide de aynısı yazıyor: kavramsal ön tasarım modeli, statik proje değil. Kesit kontrolü basitleştirilmiş bir TS 11372 narinlik ve kullanım oranı kontrolüdür; gerçek hesabı yine yetkili bir mühendis imzalar, metraj da kesim listesi değil bütçe rakamıdır. 0.1.0'ın satın almadan önce bilmen gereken diğer sınırları: arayüz yalnızca Türkçe, BOM önizleme ve görünüm çubuğunun bir bölümü hâlâ taslak, tek çıktı biçimi GLB ve iki otomatik test motoru değil şablon iskeletini sınıyor.
