Merdiven ve rampa için en iyi SketchUp eklentileri: yönetmeliğe uygun merdiven, erişilebilir rampa

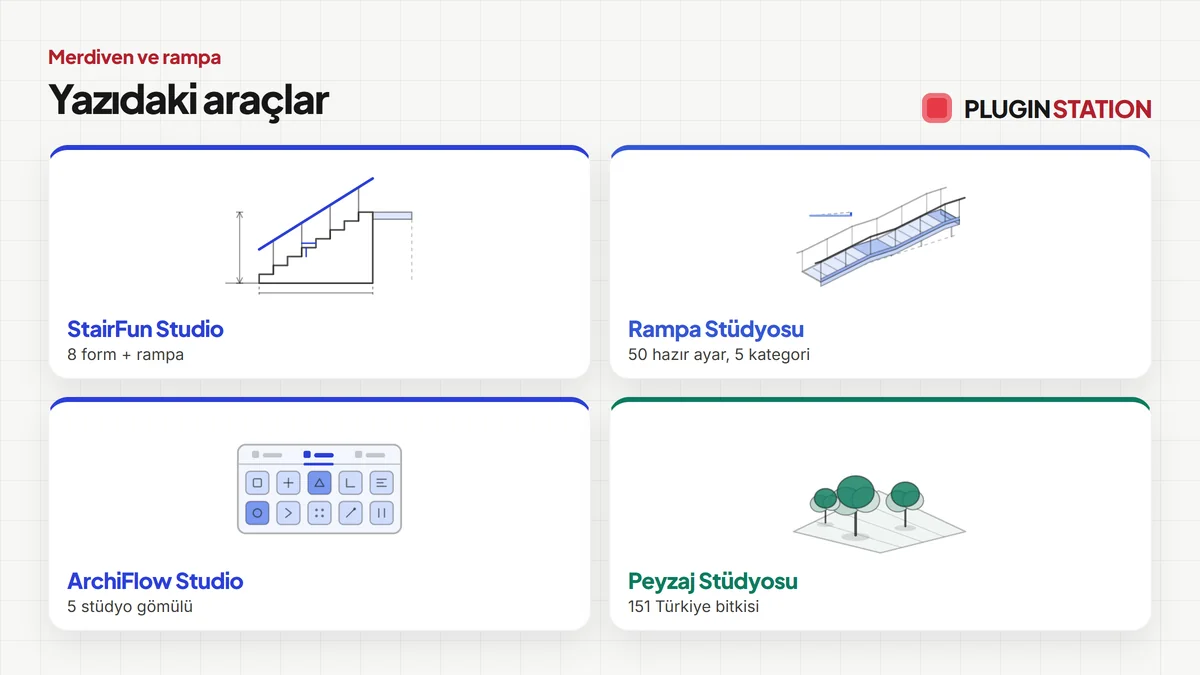

İncelemeden kırmızı işaretle dönen bir merdiven, sebebi sen çizdikten sonra değişen bir döşeme olsa bile, mimar hakkında bir şey söyler. Binayı biliyorsun; çizim bunu ikinci denemeye gerek kalmadan kanıtlamalı. O incelemenin öbür hâlini düşün: kontrolör rıht listenin üstünden metreyle geçiyor, her sayı tutuyor, girişe çıkan rampanın sahanlıkları da kuralların istediği yerde. Merdiven ve rampa için en iyi SketchUp eklentileri, kuralı modelin içinde tutanlardır; kat yüksekliği değişince seni hesap makinesine geri göndermek yerine rıhtları kendileri yeniden sayarlar. Merdiven için StairFun Studio'yu kurun. Her türlü hat boyunca rampa için Rampa Stüdyosu. ArchiFlow Studio ve Peyzaj Stüdyosu aynı fikri binanın içine ve araziye taşır.

On sekiz yıldır SketchUp öğretiyorum; öğrencilerimin modellerinin resimde en çok doğru, sayıda en çok yanlış olduğu eleman merdivendi. Bu yazı bir karşılaştırma: hangi merdiven eklentisi, hangi rampa eklentisi ve hangi iş için. Move ve Rotate kopyalarıyla yapılan yerleşik yöntemi istiyorsan SketchUp'ta merdiven nasıl yapılır yazısını, kontrolörün baktığı sayıları istiyorsan onaydan geçen merdiven ve rampalar yazısını oku.

Bir SketchUp merdiven eklentisini kurmaya değer kılan ne?

Yalnız çizimden tasarruf ettiren bir merdiven aracı güzel bir gösteridir. Bu listedekiler beş sınavdan geçmek zorundaydı.

• Tahmin ettiğin bir rıht yüksekliğinden değil, kat yüksekliğinden başlar ve rıht sayısını ondan çıkarır.
• Sonucu sen düzenlerken denetler: eğim, sahanlık ve kafa yüksekliği incelemede değil, modelde işaretlenir.
• Gerçekten çizdiğin biçimleri kapsar: düz, L ve U dönüşlü, döner merdiven ve eğri hatlı rampalar.
• Düzenlenebilir kalır: bir sayıyı değiştirirsin, merdiven ya da rampa tek geri al adımında yeniden kurulur.
• Aşaması konusunda dürüsttür: bu araçlardan ikisi beta; sınırları aşağıda kendi sözleriyle yazılı.

StairFun Studio: SketchUp’ta iki tıkla yönetmeliğe uygun merdiven

Bir biçim seçersiniz, başlangıç noktasına ve yöne tıklarsınız, kat yüksekliğini VCB'ye yazarsınız. Basamaklar, limon, korkuluk ve numaralı etiketler tek bir bileşen olarak gelir; yükseklik için üst döşeme algılanır. Sekiz merdiven biçimi ve bir erişilebilir rampa vardır: düz, L dönüşlü, U dönüşlü, orta mesnetli döner, eğri limonlu dairesel, konsol ve yangın merdiveni; her biri tıklanan bir kart. Tab tarafı çevirir, ok tuşları dönüşü değiştirir.

Hesap çekirdeği n = ceil(H/a_max), a = H/n ve b = 630 − 2a denklemlerini çözer, 16 rıhtı geçince ara sahanlığı kendiliğinden ekler ve döşeme kalınlığını hesaba katarak 2100 mm kafa yüksekliğini denetler. Bunun üstünde 44 kural kimliğiyle bir yönetmelik motoru çalışır; Planlı Alanlar İmar Yönetmeliği, BYKHY ve TBDY ile TS 9111, DIN 51130 ve EN 1991-1-1'e göre yazılmıştır. Siz yazarken kırmızı ve sarı rozetler belirir, tek tıkla merdiven yeniden uyumlu hâle gelir. Villa ve konuttan kamu, erişilebilir, yangın ve servise kadar sekiz bina sınıfı ön ayarı, uygulanan sınırları değiştirir. Balansmanlı basamaklarda iç basamak kenarı hiçbir zaman 100 mm'nin altına düşmez.

Beş taşıyıcı sistem (eğimli betonarme, çelik limon, ahşap, duvara ankrajlı konsol, tek omurga), beş kaplama ve beş korkuluk tipi vardır; erişilebilir sınıf için 700/900 mm çift küpeşte de bunlardan biri. Aynı basamaklar tek bir bileşen tanımını paylaşır, birini düzenlemek hepsini günceller; bir parametre değişikliği bütün merdiveni tek Ctrl+Z içinde yeniden üretir. Çıktı olarak kural tablosu, rıht listesi ve kesim listesi içeren bir HTML rapor, CSV kesim listesi ve MP4 olarak 9:16 montaj animasyonu gelir.

Beta aşamasında, bu yüzden dört sınır var. Döşemedeki merdiven boşluğu SketchUp Pro'nun katı araçlarını kullanır; Pro yoksa merdiven yine kurulur, döşeme kapalı kalır. Kural seti Türkiye önceliklidir; yurt dışında rozetleri bir onay mührü değil, sağlama olarak görün. MP4 için ffmpeg gerekir, yoksa AVI'ye düşer. Menü başlıkları dili ancak yeniden başlatınca değiştirir. SketchUp 2021–2026, Türkçe ve İngilizce; lisans anahtarı ve çevrim içi denetim yok.

Rampa Stüdyosu: düz koşudan helezona, her hatta erişilebilir rampa eklentisi

Gerçek projelerde rampalar nadiren düz gider. Bir peyzaj kademesini sarar, zikzakla geri döner ya da bodruma helezonla iner. Rampa Stüdyosu'nda L, U ve Z dönüşlerden zikzak koşulara, dairesel, spiral, helezon, elips ve çok katlı hatlara kadar 13 yol üreteci vardır; ya da modelinizde zaten olan herhangi bir çizgiyi, yayı ya da eğriyi alır. Kendi süpürme motoru Follow Me'yi hiç çağırmaz; genişlik sabit kalır, döşeme yaylarda, spirallerde, helezonlarda ve serbest 3B eğrilerde dik durur. Hat rampanın kendisinde saklanır; kaynak çizgiyi silseniz bile rampa yeniden kurulur.

Eğim yüzde, oran ya da derece olarak girilir ve üçü eşzamanlı kalır (%8, 1:12,5, 4,57°); genişlik, yatay uzunluk, yükseklik ve eğim birbirinden çözülür. Denetimler gerçek uyarı ve hatalardır: %8'in üstünde erişilebilirlik uyarısı, %25'in üstünde kesin hata, dar genişlik uyarısı ve 9 m'den uzun koşularda zorunlu sahanlık. Bilgi paneli eğimi, oranı, açıyı, yüksekliği, yatay uzunluğu, yürüme mesafesini, genişliği, sahanlıkları ve taban alanını okur; biri sorduğunda göstereceğin sayı budur.

Metalden cama, ahşaba kadar sekiz korkuluk tipi, beton kenarın içinde kalan taban plakası ya da dört cıvatalı flanşla gelir; küpeşte uç uzantısı varsayılan olarak 300 mm'dir. Bordür, yan duvar, kaymaz şerit ve dilatasyon derzi, kendi ölçüleri olan kenar detaylarıdır. Bir rampayı seçtiğinizde panel ona bağlanır; her değişiklik canlı çözülür, bütün oturum tek Ctrl+Z'dir. Başlamak için beş kategoride elli hazır ayar var.

Bu da beta, sürüm 1.0.0. Henüz kendi dışa aktarımı yok: IFC, DXF, metraj raporları ve PDF paftalar yol haritasında; şimdilik SketchUp'ın kendi dışa aktarıcılarını kullanırsınız. Denetimler yaygın eşikler üzerinde pratik korkuluklardır, belli bir ulusal yönetmeliğe karşı onaylı bir kontrol değildir; teslimden önce yerel mevzuatınızla doğrulayın. SketchUp 2021–2026, Windows, Türkçe ve İngilizce; macOS test edilmedi.

StairFun’ın rampası mı, Rampa Stüdyosu mu: erişilebilir rampa için hangisi?

StairFun Studio, biçimlerinden biri olarak erişilebilir bir rampa içerir; merdivenleriyle aynı kural motoru ve bina sınıfı ön ayarları altında. Rampa bir binada merdivenin yanındaysa ve ikisinin tek yerde denetlenmesini istiyorsanız bu yeterli. Rampa Stüdyosu ise uzmandır: hat kıvrıldığında, helezon olduğunda ya da sizin çizdiğiniz bir çizgiyi izlediğinde, boyunca korkuluk, bordür ve kenar detayı gerektiğinde seçilecek araç odur. Her yolu burulmadan izleyen rampa için Rampa Stüdyosu.

ArchiFlow Studio: binaya ait merdivenler

Bütün binayı modelliyorsanız, ayrı bir merdiven duvarların kaydığını bilmeyen bir nesne daha demektir. ArchiFlow Studio, StairFun Studio'yu içine derler; tip değiştirdiğinizde yerinde yeniden kurulan 8 merdiven tipiyle. Reaktif motoru da bir duvarı kaydırdıktan yaklaşık 150 ms sonra köşeleri, boşlukları, döşemeyi ve çatıyı yeniden kurar. Ayrıca 1,20 m'den plan kesiti ve iki tıkla düşey kesit alırsınız; merdivenin gerçekten denetlendiği iki çizim.

Bilinmesi gereken açık bir madde: 3B korkuluklar bugün yalnız düz merdivenlerde üretiliyor; L, U ve döner merdiven korkulukları yol haritasında. Dönen bir merdivende korkuluk sunumunuz için önemliyse, o merdiven için StairFun Studio'yu tek başına kullanın.

Peyzaj Stüdyosu: araziye oturan dış merdiven ve rampalar

Dışarıda merdiven sorunu değişir. Zemin bir döşeme değildir; arazideki her kot farkı bir kat değil, bir eğimdir. Peyzaj Stüdyosu; arazi ızgarasına giydirilen ya da azami eğim sınırlı bir koridor olarak içinden kazılan yollar, sahanlıklı, yanak duvarlı ve küpeşteli merdivenler ve sahanlıkları kendiliğinden giren, emniyet bordürlü ve küpeşteli, %8'e, yani 1/12'ye sabitlenmiş rampalar kurar. Eğimi sonradan yükseltirseniz rampalar %8'de kalır, yollar kendiliğinden yeniden oturur.

SketchUp 2021–2026 arasında çalışır, v1.6.0 ile özellik olarak tamamdır; SketchUp içindeki elle test turu hâlâ sürüyor, bu yüzden hangi sürümü aldığınızı sorun. Arazide yaptığı diğer işler için peyzaj mimarları listesine bakın.

Hangi merdiven ya da rampa işi için hangi eklenti?

• Bina içinde, rıht listesi ve kesim listesiyle yönetmeliğe göre denetlenen merdiven: StairFun Studio.
• Eğri, spiral ya da helezon hatlı, korkuluklu ve bordürlü rampa: Rampa Stüdyosu.
• Merdivenin revizyonlar boyunca duvarları izlemesi gereken bütün bir bina: ArchiFlow Studio.
• Eğimli arazide bahçe merdivenleri ve erişilebilir rampalar: Peyzaj Stüdyosu.
• O merdivenlerin yanındaki kademeli sınır duvarları başka bir iştir: Bahçe Duvarı Stüdyosu (beta) onları kurar ama merdiven çizmez.

Merdiven ve rampa eklentileri hakkında sorular

SketchUp için en iyi merdiven eklentisi hangisi?

Yönetmelik denetiminden geçmesi gereken merdivenler için StairFun Studio; çünkü kat yüksekliğinden başlar, 44 kuralı canlı denetler, rıht listesini ve kesim listesini dışa aktarır. Zaten ArchiFlow Studio ile modellediğiniz bir binada hızlı bir merdivene ihtiyacınız varsa, içindeki merdiven stüdyosu yeterli.

Bir SketchUp eklentisi merdiveni yönetmeliğe göre denetleyebilir mi?

Aritmetiği denetleyip onu bozan şeyi işaretleyebilir. StairFun Studio'nun kuralları Türk yönetmeliklerine ve TS 9111, DIN 51130 ve EN 1991-1-1'e göre yazılmıştır; Rampa Stüdyosu'nunkiler yaygın eşikler üzerinde korkuluklardır. İkisi de yerel mevzuatınızın yerini tutmaz; inceleme kontrol listesi hangi sayıları doğrulamanız gerektiğini gösterir.

SketchUp’ta döner merdiven ya da helezon rampa nasıl modellenir?

Elle; bir kolon etrafında döndürerek kopyalayıp sonra her basamağı kaldırarak. On iki basamak için iyi, otuz basamak için yavaş. StairFun Studio'da döner ve dairesel biçimler var; Rampa Stüdyosu'nda döşemeyi dik tutan spiral, helezon ve çift spiral yol üreteçleri var.

Bu merdiven ve rampa eklentileri hangi SketchUp sürümlerinde çalışıyor?

Dördü de SketchUp 2021–2026 aralığını bildirir ve Extension Manager üzerinden .rbz olarak kurulur. StairFun Studio, Pro olmayan masaüstü kurulumlarda da çalışır; yalnız döşemedeki merdiven boşluğu Pro'nun katı araçlarını gerektirir.

Avantajı açık: kural modelin içinde yaşadığında, değişen kat yüksekliği yazdığınız bir sayıdır ve merdiven incelemeye zaten sayılmış olarak gider. Biçimleri ve canlı kural denetimini StairFun Studio sayfasında, yol üreteçlerini ve eğim göstergesini Rampa Stüdyosu sayfasında görün.
